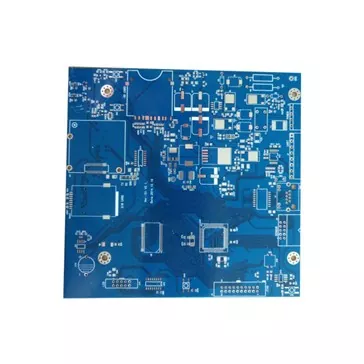

Печатная плата медицинских диагностических устройств

Медицинское диагностическое оборудование зависит от электронных схем, преобразующих биологическую, химическую или физическую информацию в измеримые данные. Внутри этих систем печатная плата соединяет датчики, блоки обработки сигналов, процессоры, модули связи и цепи питания, чтобы обеспечить точный сбор данных и стабильную работу оборудования.

Aisen Electronics Co., Ltd. производит печатные платы для медицинских диагностических устройств, включая лабораторные анализаторы, системы биохимического тестирования, инструменты для иммуноанализа и медицинское испытательное оборудование. Наши решения для печатных плат ориентированы на стабильность сигнала, интеграцию схем и стабильность производства устройств, требующих повторяющейся точности измерений.

How Medical Diagnostic Devices Work and the Role of PCB

Медицинское диагностическое оборудование обычно следует за процессом получения сигнала, преобразования сигнала, обработки данных и вывода результатов.

Датчик или модуль обнаружения сначала собирает информацию из биологических образцов или человеческого тела. Эти сигналы часто слабы и требуют усиления и фильтрации перед обработкой основной системой управления. Печатная плата обеспечивает электрическое соединение между этими функциональными модулями и гарантирует передачу сигналов с минимальными помехами.

Например, в биохимическом анализаторе модуль обнаружения преобразует химические реакции в электрические сигналы. Затем печатная плата передает эти сигналы в схемы обработки, где данные анализируются и преобразуются в читаемые результаты диагностики.

Печатная плата — это не только платформа для подключения. Его конструкция напрямую влияет на качество сигнала, стабильность электропитания, тепловые характеристики и долгосрочную надежность оборудования.

Почему медицинское диагностическое оборудование требует специального проектирования печатных плат

Медицинская диагностическая плата по сравнению со стандартной электронной платой

К медицинскому диагностическому оборудованию предъявляются более строгие требования, чем к обычным электронным продуктам, поскольку характеристики схемы могут влиять на последовательность измерений.

Печатные платы для медицинской диагностики требуют лучшего контроля помех сигналов, надежности компонентов и единообразия производства.

Проблемы проектирования печатных плат в диагностическом оборудовании

Защита чувствительных сигналов во время измерения

Многие диагностические инструменты зависят от сигналов датчиков, на которые могут влиять электромагнитные помехи, колебания напряжения или плохая конструкция заземления.

Aisen Electronics оптимизирует структуру печатной платы за счет правильного расположения слоев, управления маршрутизацией сигналов и разделения между аналоговыми и цифровыми схемами. Эти методы помогают поддерживать стабильную передачу сигнала от компонентов обнаружения к блокам обработки.

Интеграция нескольких функциональных модулей

Современный диагностический прибор может сочетать в себе:

• Сенсорные интерфейсы
• Схемы усиления сигнала
• Микропроцессоры
• Системы связи
• Схемы управления питанием

Эти функции должны работать вместе в ограниченном пространстве. Технология многослойных печатных плат позволяет инженерам разделять различные области схемы, сохраняя при этом компактную конструкцию оборудования.

Aisen Electronics поддерживает производство печатных плат до 32 слоев с тонкой обработкой до 3 мил и возможностью соединения высокой плотности для сложных диагностических систем.

Key Engineering Considerations for Medical Diagnostic PCB

Целостность сигнала

Целостность сигнала является одним из наиболее важных факторов в диагностическом оборудовании. Нестабильная передача может привести к отклонению данных или противоречивым результатам тестирования.

Конструкция стека печатных плат, контроль импеданса и оптимизация маршрутизации используются для уменьшения потерь сигнала и электромагнитных помех.

Aisen Electronics поддерживает производство с контролируемым импедансом с допуском ±8% для приложений, требующих стабильных характеристик сигнала.

Стабильность питания и термоконтроль

Диагностические приборы часто работают в течение длительного времени, создавая постоянные электрические и тепловые нагрузки.

Конструкция печатной платы должна обеспечивать стабильное распределение мощности, одновременно контролируя тепло, выделяемое процессорами и компонентами питания.

Такие решения, как более толстые медные слои, оптимизированные плоскости питания и структуры управления температурным режимом, помогают повысить стабильность работы.

Миниатюризация и плотность компонентов

Портативные диагностические устройства требуют меньших размеров печатной платы без снижения функциональности.

Технологии печатных плат высокой плотности позволяют интегрировать больше компонентов и схем в ограниченном пространстве, сохраняя при этом надежность производства.

Aisen Electronics поддерживает сборку компонентов с мелким шагом, микропереходные конструкции и многослойные конструкции для компактной медицинской электроники.

Процесс производства печатных плат для медицинской диагностики

Производство медицинских диагностических печатных плат требует строгого контроля процесса, поскольку небольшие производственные отклонения могут повлиять на производительность оборудования.

Aisen Electronics управляет полным производственным процессом: от проверки материала, обработки внутреннего слоя, ламинирования, сверления, меднения, отделки поверхности до окончательных электрических испытаний.

Каждый этап производства контролируется для поддержания постоянного качества между разработкой прототипа и серийным производством.

Выбор материалов печатной платы и обработки поверхности

Выбор материала зависит от условий эксплуатации диагностического оборудования.

Для стандартных лабораторных инструментов материалы с высоким Tg FR-4 обеспечивают стабильные электрические характеристики и механическую надежность. Для приложений, требующих улучшенных характеристик сигнала, можно выбрать специальные материалы для печатных плат в соответствии с частотными и тепловыми требованиями.

Обработка поверхности, такая как ENIG, OSP, иммерсионное серебро и твердое золото, доступна в зависимости от типа компонента и требований к сборке.

Technical Capabilities of Aisen Electronics Medical PCB

Aisen Electronics поддерживает различные структуры печатных плат для медицинских диагностических приложений:

Приложения

ПХД медицинских диагностических устройств используется в оборудовании, в том числе:

• Системы анализа крови
• Биохимические анализаторы
• Оборудование для иммуноанализа
• Лабораторные диагностические приборы
• Портативные медицинские тестовые устройства
• Системы мониторинга здравоохранения

Каждое приложение имеет разные требования. В лабораторном оборудовании обычно приоритет отдается стабильности и повторяемости измерений, тогда как портативные диагностические устройства ориентированы на размер, энергопотребление и интеграцию.

Контроль качества при производстве медицинских диагностических печатных плат

Перед отправкой каждая печатная плата проходит процедуры проверки, включая электрические испытания, проверку AOI, проверку размеров и окончательную оценку качества.

Aisen Electronics ведет производственные записи, содержащие информацию о материалах, производственных параметрах и результатах проверок, чтобы обеспечить требования по отслеживанию продукции.

Инженерная поддержка от Aisen Electronics Co., Ltd.

Разработка медицинских диагностических печатных плат требует сотрудничества между разработчиками оборудования и производителями печатных плат.

Aisen Electronics Co., Ltd. обеспечивает инженерную поддержку на протяжении всего процесса разработки, включая анализ конструкции печатной платы, оценку технологичности, рекомендации по выбору материалов, производство прототипов и серийное производство.

Наша цель — помочь производителям медицинского оборудования создавать печатные платы, соответствующие их электрическим требованиям, производственным планам и условиям применения.

Часто задаваемые вопросы

Why is PCB design important in medical diagnostic equipment?

Конструкция печатной платы влияет на точность сигнала, стабильность питания и связь между различными электронными модулями. Подходящая структура печатной платы помогает поддерживать стабильные диагностические характеристики.

What is the difference between medical PCB and normal PCB?

Медицинские печатные платы требуют более строгого контроля целостности сигнала, надежности, отслеживаемости и согласованности производства, поскольку они используются в оборудовании, связанном с диагностикой и тестированием.

Какие технологии печатных плат используются в диагностических устройствах?

Общие технологии включают в себя многослойные структуры печатных плат, проектирование с контролируемым импедансом, тонкую маршрутизацию, технологию HDI и сборку компонентов с высокой плотностью.

Can Aisen Electronics manufacture customized diagnostic PCB?

Да. Aisen Electronics обеспечивает изготовление и сборку печатных плат по индивидуальному заказу в соответствии с требованиями конструкции оборудования, объемом производства и техническими спецификациями.

Свяжитесь с компанией Aisen Electronics Co., Ltd.

Если вы разрабатываете медицинское диагностическое оборудование и нуждаетесь в поддержке при производстве печатных плат, компания Aisen Electronics Co., Ltd. может помочь с оценкой конструкции, выбором материалов, разработкой прототипа и серийным производством.

Наша команда инженеров работает с производителями медицинского оборудования для оптимизации структуры печатных плат, улучшения технологичности и поддержки стабильной разработки продукции.

Для технических обсуждений, требований к печатным платам или планирования производства свяжитесь с нашей командой.

Электронная почта:violet@akesonpcb.com
