Профессиональный производитель печатных плат и печатных плат бытовой электроники для глобальных покупателей
Производители бытовой электроники обычно сталкиваются с другими проблемами, связанными с печатными платами, чем компании, производящие промышленное или коммуникационное оборудование. Плата должна быть меньше, тоньше и более интегрированной, сохраняя при этом стабильную производительность при крупносерийном производстве.
Смартфон, носимое устройство, интеллектуальное устройство или портативное электронное устройство могут содержать несколько функциональных модулей в ограниченном внутреннем пространстве. Печатная плата должна обеспечивать достаточную пропускную способность для процессоров, памяти, датчиков, беспроводных модулей и схем управления питанием без увеличения толщины продукта.
Для этого типа приложений возможности производства печатных плат измеряются не только количеством слоев. Точность схемы, технология HDI, стабильность сборки и производительность напрямую влияют на стоимость и надежность конечного продукта.
Шэньчжэнь Айсен Электроникс Лтд.производит печатные платы и печатные платы для бытовой электроники, включая многослойные печатные платы, печатные платы HDI, FPC, жестко-гибкие печатные платы и сборки SMT. Обладая возможностями производства печатных плат от 1 до 40 слоев, высокоточным сверлильным оборудованием, лазерной обработкой, автоматизированными системами контроля и линиями по производству печатных плат, Aisen обеспечивает производственную поддержку от образцов-прототипов до массового производства.
Решения для печатных плат для различных потребительских электронных продуктов
Бытовая электроника имеет различную структуру печатных плат в зависимости от их размера, функций и производственных требований.
📱
Печатная плата для мобильных устройств и смартфонов
Мобильные устройства требуют одного из самых высоких уровней интеграции печатных плат в бытовой электронике. Ограниченное внутреннее пространство означает, что на меньшей площади необходимо разместить больше цепей.
Технология HDI PCB широко используется, поскольку лазерные микроотверстия позволяют разработчикам увеличить плотность разводки без увеличения размера печатной платы.
Возможности Aisen HDI:
- Одноэтапная и двухэтапная структуры ИРЧП
- Тонкая ширина и интервал линий
- Лазерная обработка микроотверстий
- Иммерсионная обработка поверхности золотом
- Сборка компонентов высокой плотности
🏠
Плата для умной бытовой техники
Для продуктов «умного дома» требуются печатные платы, которые сочетают в себе функции управления, модули связи, датчики и цепи питания.
По сравнению с печатными платами для смартфонов, печатные платы для интеллектуальных устройств обычно больше ориентированы на стабильность производства и контроль затрат, поскольку эти продукты производятся в больших количествах.
Примеры применения:
- Умная кухонная техника
- Интеллектуальные панели управления
- Устройства домашней автоматизации
- Интернет-терминалы
⌚
Печатная плата портативных устройств и портативной электроники
Носимая электроника часто имеет строгие ограничения по пространству и уникальную механическую конструкцию. Традиционные конструкции жестких печатных плат могут оказаться непригодными, когда компоненты необходимо расположить вокруг изогнутых или движущихся участков.
Жестко-гибкая печатная плата сочетает в себе преимущества жестких плат и гибких схем, что позволяет осуществлять трехмерную установку.
Aisen предлагает FPC и жестко-гибкую систему для:
- Умные носимые устройства
- Портативная медицинская электроника
- Компактное электронное оборудование
Печатная плата бытовой электроникиПроизводство по сравнению с другими приложениями
Хотя технология печатных плат используется во многих отраслях, в разных приложениях приоритет отдается разным производственным возможностям.
| Приложение | Основные требования к печатной плате | Типичная технология производства |
|---|---|---|
| Бытовая электроника | Компактный размер, высокая производительность, контроль затрат | HDI, FPC, жестко-гибкий, SMT |
| Оборудование связи | Высокоскоростная передача сигнала | Высокочастотная плата, контроль импеданса |
| Полупроводниковое оборудование | Точное управление, длительная работа | HDI, многослойный, жестко-гибкий |
| Автомобильная электроника | Безопасность, экологическая надежность | Высоконадежная многослойная печатная плата |
Производство печатных плат бытовой электроники требует от производителей достижения стабильного качества в больших масштабах производства.
HDI и технология миниатюризации бытовой электроники
Поскольку потребительские товары становятся все меньше, традиционные конструкции печатных плат со сквозными отверстиями часто не могут удовлетворить требования к маршрутизации. Технология HDI увеличивает плотность разводки за счет замены некоторых традиционных переходных отверстий микроотверстиями, просверленными лазером.
Производственные возможности Aisen HDI
- Тип ИЧР1-ступенчатый / 2-ступенчатый ИЧР
- Размер лазерного сверла75-150 мкм
- Минимальная линия/интервал0,05 мм/0,05 мм
- Возможности слоевДо 40 слоев
- Обработка поверхностиИммерсионное золото, OSP, никель-палладиевое золото
Для компактных потребительских товаров технология HDI помогает добиться более высокой интеграции без увеличения размера продукта. У Айсена есть опыт производства 6-слойных печатных плат HDI, требующих ширины линий и интервала 2/2 мил.
Сборка PCBA для бытовой электроники
В случае бытовой электроники производство печатных плат и качество сборки должны контролироваться одновременно. Aisen предоставляет комплексные услуги PCBA, включая SMT, DIP, печать паяльной пасты, AOI-контроль, рентгеновский контроль и электрические испытания.
Возможности печатной платы
- Минимальный размер компонентачип 01005
- Минимальный шаг0,38 мм специальный
- Диаметр BGA0,22 мм специальный
- Точность размещения SMT≤0,10 мм
- Максимальный размер сборки810×490 мм
Поддерживаемые услуги сборки
- Сборка SMT и DIP
- Печать паяльной пастой
- инспекция АОИ
- рентгеновский контроль
- Электрические испытания
Эти возможности поддерживают потребительские товары, требующие компактной компоновки и высокой плотности сборки.
Возможности производства печатных плат для бытовой электроники
Aisen Electronics управляет полной системой производства печатных плат, охватывающей разработку прототипов, инженерную проверку и серийное производство.
Характеристики печатной платы
- Количество слоев1-40 слоев
- ТипыЖесткий, HDI, FPC, Жестко-гибкий
- Максимальный размер730×630 мм
- Толщина0,3-5,0 мм
- Толщина медиДо 10 унций
- Минимальная линия/интервал0,05 мм/0,05 мм
Производственное оборудование
- Сверлильные станки Хана с ЧПУ
- Лазерные сверлильные станки Хана
- Оборудование для воздействия ЛДИ
- Космические линии травления
- Автоматическое меднение PTH
- Системы контроля АОИ
- Производственное оборудование SMT
Цели качества
- Выход продукта≥99,8%
- Своевременная доставка≥99%
- Уровень жалоб≤0,5%
Сертифицировано ISO9001, ISO14001, IATF16949.
Опыт производства печатных плат бытовой электроники
Компания Aisen Electronics разработала различные структуры печатных плат для бытовой электроники.
6-слойная печатная плата HDI
Мобильные электронные продукты
- Одноступенчатая структура ИЧР
- Ширина линии и интервал 2/2 мил
- Иммерсионное золото + поверхность OSP
4-слойная жестко-гибкая печатная плата
Портативные электронные устройства
- Гибкая и жесткая комбинация
- Ширина линии и интервал 3/3 мил
- Компактный дизайн
8-слойная многослойная печатная плата
Интеллектуальное электронное оборудование
- Маршрутизация высокой плотности
- Стабильная многослойная структура
- Возможность массового производства
Почему производители бытовой электроники выбирают Aisen Electronics
Поставщики печатных плат и печатных плат для бытовой электроники должны понимать не только изготовление схем, но и требования крупносерийного производства.
Шэньчжэнь Айсен Электроникс Лтд. объединяет производство печатных плат, технологию HDI, производство жестко-гибких плат и сборку печатных плат в рамках одной системы цепочки поставок.
Обладая 20-летним опытом производства печатных плат, производственными мощностями площадью 50 000 квадратных метров и полным комплектом оборудования для производства и контроля, Aisen помогает производителям электронной продукции повысить эффективность производства, поддерживать стабильное качество и сократить переход от прототипа к массовому производству.
Часто задаваемые вопросы
Какой тип печатной платы обычно используется в бытовой электронике?
В бытовой электронике в основном используются печатные платы HDI, многослойные печатные платы, FPC и жестко-гибкие печатные платы, поскольку эти структуры поддерживают компактные конструкции изделий.
Может ли Aisen производить печатные платы HDI для небольших электронных устройств?
Да. Aisen Electronics производит печатные платы HDI с технологией лазерных микропереходов и возможностью создания тонких линий.
Обеспечивает ли Aisen как производство печатных плат, так и сборку печатных плат?
Да. Aisen предоставляет комплексные услуги по изготовлению печатных плат и сборке печатных плат.
В чем преимущество жестко-гибких печатных плат в потребительских товарах?
Жестко-гибкая печатная плата уменьшает пространство для проводки и требования к разъемам, что делает ее подходящей для компактных электронных конструкций.
Как Aisen контролирует качество при массовом производстве?
Aisen использует автоматизированное инспекционное оборудование, электрические испытания и системы управления процессами для поддержания стабильного качества продукции.
- View as
Печатная плата видеорегистратора
Печатная плата DVR является ключевым компонентом систем цифровой видеозаписи, поддерживающим стабильную обработку видео, передачу данных и непрерывную работу. Aisen предлагает индивидуальные решения для печатных плат видеорегистраторов с использованием передовых технологий производства, точного проектирования схем и строгого контроля качества, чтобы обеспечить надежную работу, четкую обработку изображений и долгосрочную стабильность для приложений мониторинга безопасности.

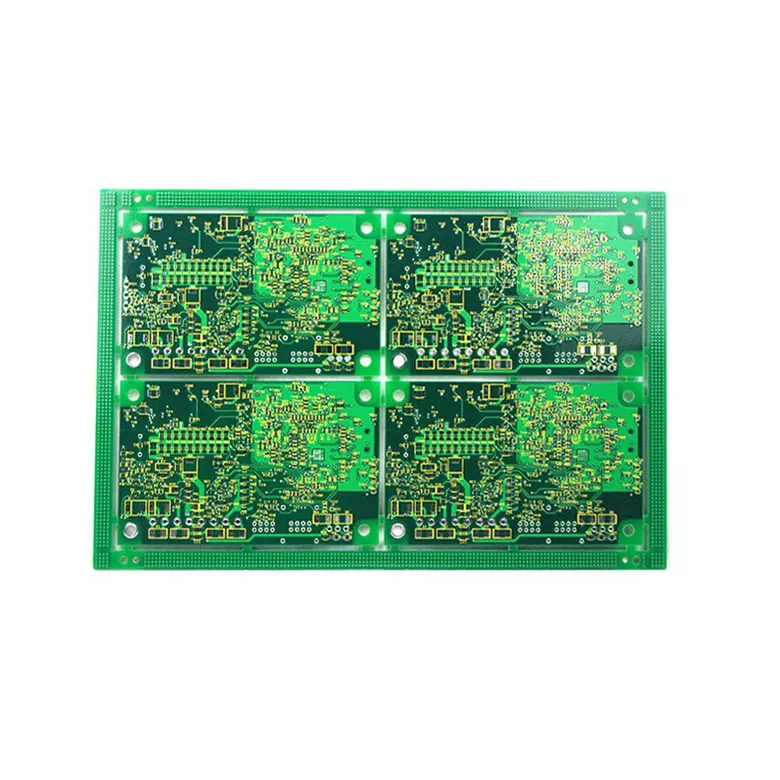

Плата ТВ-бокса
Плата TV Box предназначена для потоковых устройств, смарт-телевизоров и медиаплееров, поддерживает высокочастотные сигналы, несколько интерфейсов и непрерывную работу. Aisen Electronics предоставляет индивидуальные решения для печатных плат с надежными производственными процессами и строгим контролем качества, чтобы обеспечить стабильную работу, эффективную передачу сигнала и стабильное качество современной развлекательной электроники.

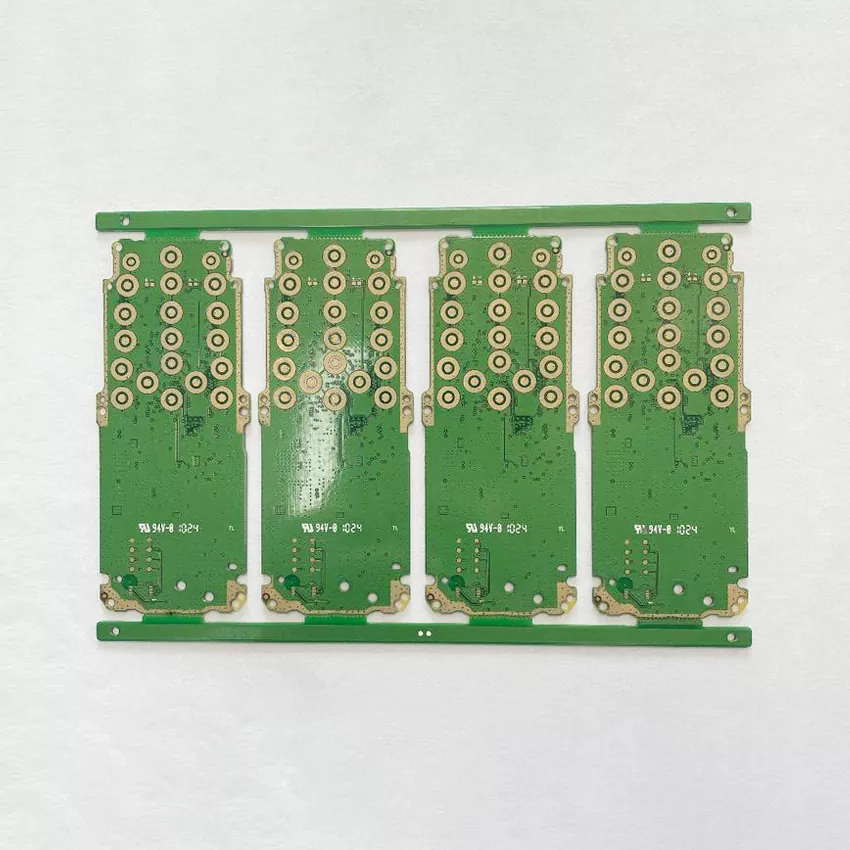

Печатная плата мобильного телефона
Aisen Electronics Co., Ltd. предоставляет решения для производства печатных плат мобильных телефонов, предназначенные для компактных, высокопроизводительных электронных устройств. Благодаря технологии HDI, тонкому производству, возможностям многослойных печатных плат и строгому контролю качества мы производим печатные платы, которые поддерживают смартфоны, носимые устройства и портативные коммуникационные продукты, требующие высокой степени интеграции, стабильной передачи сигнала и надежной долгосрочной работы.

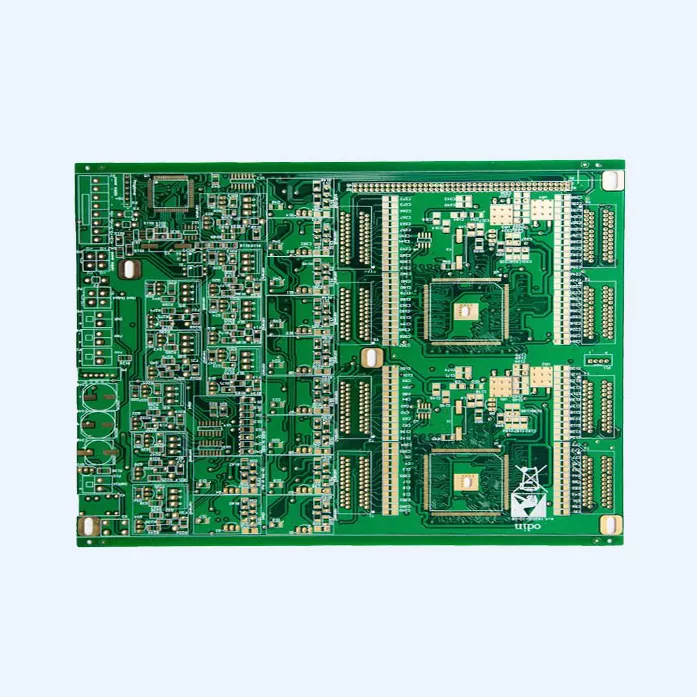

Печатная плата рисоварки
Ищете надежную печатную плату для рисоварки для вашего предприятия по производству кухонных машин? Aisen Electronics Co., Ltd., мы специализируемся на создании высококачественных печатных плат, специально предназначенных для рисоварок и бытовых машин. Наше расположение предметов сочетает в себе прогрессивные инновации и продемонстрированное непоколебимое качество, чтобы гарантировать, что ваши предметы будут безупречно работать в сложных кухонных условиях.
Печатная плата вакуумных роботов
Вы разрабатываете следующее поколение интеллектуальных роботов-уборщиков? Печатная плата вашего вакуумного робота требует исключительной точности и неизменного качества, чтобы гарантировать стабильную работу. В Shenzhen Aisen Electronics Co., Ltd. мы специализируемся на производстве высококачественных печатных плат, специально предназначенных для автоматических пылесосов. Наши передовые производственные возможности обеспечивают исполнение и прочность, необходимые вашим опытным устройствам для уборки. За долгое время участия в производстве оборудования мы получили единственные в своем роде предпосылки для роботизированной технологии очистки.
Печатная плата кофемашины
Aisen Electronics Co., Ltd. производит печатные платы для кофемашин, предназначенные для управления нагревом, управлением водяными насосами, измерения температуры и интеллектуальных систем напитков. Наши решения для печатных плат поддерживают автоматические эспрессо-машины, капсульные кофеварки и коммерческое кофейное оборудование, обеспечивая надежную работу в условиях нагрева, пара и непрерывной работы. Мы предоставляем услуги по изготовлению печатных плат и печатных плат, от разработки прототипа до массового производства.
Являясь надежным производителем и поставщиком Печатная плата и печатная плата бытовой электроники в Китае, мы располагаем собственным заводом. Мы предоставляем высококачественные услуги по производству печатных плат с индивидуальными решениями для мировой электронной промышленности.
