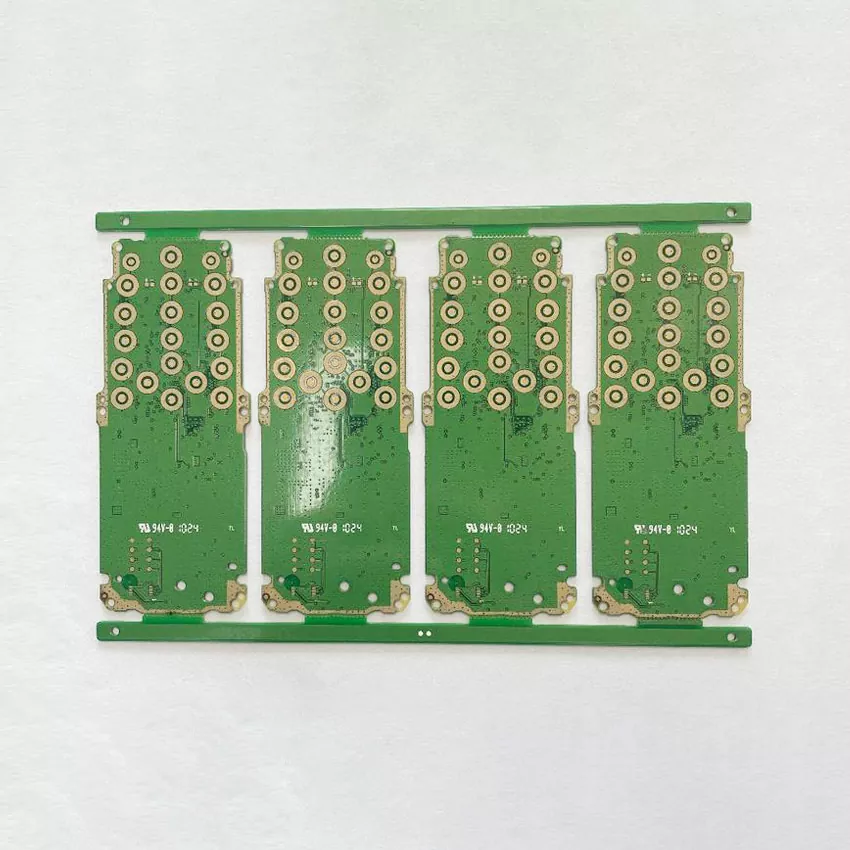

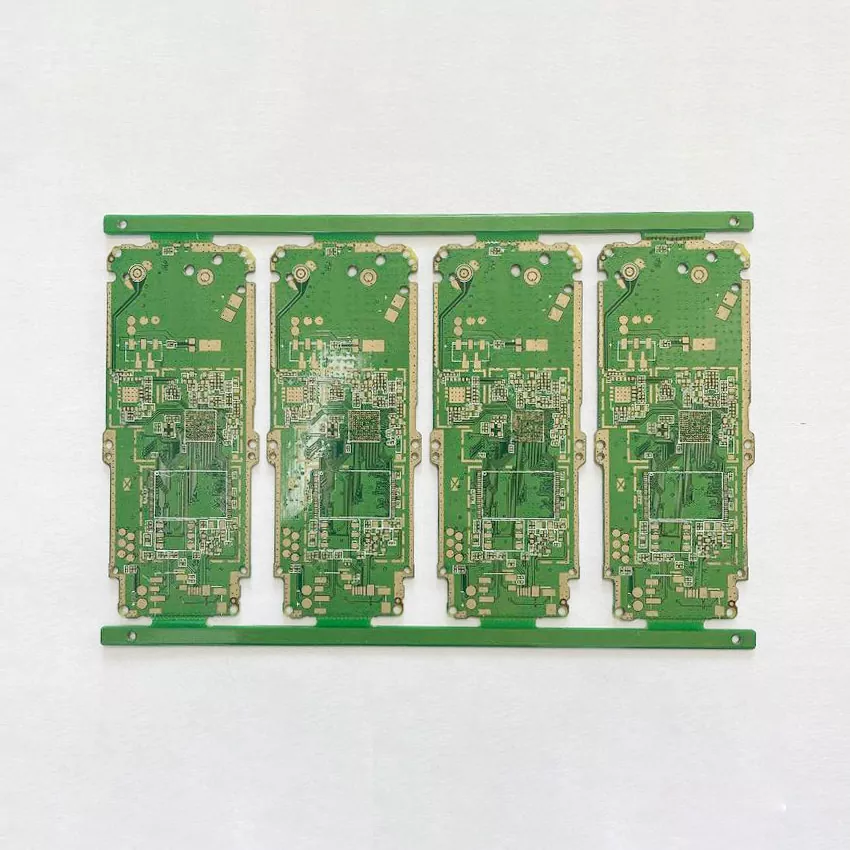

Печатная плата мобильного телефона

Смартфоны продолжают интегрировать больше функций в меньшие пространства, включая высокоскоростные процессоры, несколько камер, модули связи 5G, датчики и системы управления питанием. Эти конструкции требуют печатных плат с более высокой плотностью разводки, точным контролем импеданса и стабильными электрическими характеристиками.

Компания Aisen Electronics Co., Ltd. производит печатные платы для мобильных телефонов в соответствии с требованиями современной мобильной электроники. Наши производственные возможности поддерживают сложные схемные конструкции, компоненты с малым шагом и соединения высокой плотности для производителей, разрабатывающих портативные устройства нового поколения.

В отличие от стандартных потребительских электронных плат, печатные платы для мобильных телефонов требуют более строгого производственного контроля, поскольку даже небольшие изменения в ширине линий, выравнивании слоев или обработке поверхности могут повлиять на целостность сигнала и производительность сборки.

Технология HDI PCB для передовых конструкций мобильных телефонов

Растущая интеграция смартфонов требует структур печатных плат, которые обеспечивают больше места для разводки при ограниченных размерах. Технология High-Density Interconnect (HDI) позволяет разработчикам добиться более высокой плотности компонентов при одновременном уменьшении размера печатной платы.

Наши производственные возможности HDI включают в себя:

• Микропереходное отверстие диаметром от 0,15 мм для соединений высокой плотности.
• Минимальная ширина линий и расстояние до 3/3 мил для тонких схем.
• Поддержка компонентов BGA с шагом площадки 0,2 мм.
• Технология двухрядной маршрутизации микросхем для компактного размещения процессоров
• Структуры HDI, включая схемы 1+N+1 и 2+N+2

Эти возможности помогают производителям смартфонов интегрировать передовые процессоры, модули камер, компоненты беспроводной связи и дополнительные функции без увеличения толщины продукта.

Возможность производства многослойных печатных плат для электроники смартфонов

Современные мобильные телефоны сочетают в себе множество функциональных модулей в ограниченном внутреннем пространстве. Для разделения высокоскоростных сигналов, силовых цепей и систем управления требуется надежная структура печатной платы.

Aisen Electronics поддерживает:

Многослойное производство требует точной регистрации слоев, контролируемых процессов ламинирования и надежных соединений внутренних слоев для обеспечения долгосрочной стабильности при ежедневной эксплуатации устройства.

Производственный процесс

Производство печатных плат для мобильных телефонов требует строгого контроля от подготовки материала до окончательной проверки. Наш производственный процесс включает в себя:

Подготовка материала и изготовление внутреннего слоя

• Входной контроль материалов
• Визуализация схемы внутреннего слоя
• Травление и формирование цепей
• AOI-контроль на наличие дефектов внутреннего слоя

Ламинирование и сверление печатных плат

• Контролируемый процесс ламинирования многослойных конструкций
• Механическое сверление и лазерное формирование микроотверстий
• Меднение для обеспечения надежных межслоевых соединений.

Формирование схемы внешнего слоя

• Нанесение рисунка и травление
• Тонкая обработка схем
• Нанесение паяльной маски
• Отделочная обработка поверхности

Финальное тестирование

Перед отправкой каждая печатная плата проходит электрические испытания и визуальный осмотр, в том числе:

• инспекция АОИ
• Испытание летающего зонда
• Проверка импеданса при необходимости
• Проверка внешнего вида
• Проверка надежности

Такой производственный подход помогает снизить производственные риски при массовом производстве смартфонов.

Поверхностная обработка печатных плат мобильных телефонов

Разные конструкции смартфонов требуют разной обработки поверхности в зависимости от типа компонента, процесса сборки и требований к надежности.

Доступные варианты включают в себя:

ЭНИГ Поверхностная обработка

Подходит для компонентов с мелким шагом и сборок SMT высокой плотности. ENIG обеспечивает плоскую поверхность для установки BGA и микрокомпонентов.

Отделка поверхности ОСП

Экономичный вариант для стандартной бытовой электроники, требующей хорошей паяемости.

Иммерсионное серебро

Используется в приложениях, требующих превосходной электропроводности и высокочастотных характеристик.

Лечение золотыми пальцами

Применяется к областям разъемов, требующим многократной вставки и стабильной работы контакта.

Наша команда инженеров может порекомендовать подходящую обработку поверхности в соответствии со структурой печатной платы и требованиями к сборке.

Услуги

Помимо производства печатных плат, Aisen Electronics обеспечивает поддержку производства печатных плат для мобильных электронных продуктов.

Наши услуги по сборке включают в себя:

• Поиск электронных компонентов
• Размещение компонентов SMT
• BGA-сборка
• Обработка компонентов через отверстие
• Функциональное тестирование
• Полная проверка печатной платы

Мы поддерживаем сборку небольших компонентов вплоть до пакетов 01005 и выполняем сложные сборки печатных плат, требующие точного размещения и контроля процесса.

Технические характеристики

Эти возможности позволяют нам производить печатные платы для различных платформ смартфонов: от компактных потребительских устройств до высокопроизводительных мобильных терминалов.

Контроль качества для стабильного производства мобильных печатных плат

Производителям смартфонов требуется стабильная производительность печатных плат при больших объемах производства. Aisen Electronics фокусируется на контроле процесса, а не полагается только на окончательную проверку.

Наше управление качеством включает в себя:

• Входная проверка материалов
• Мониторинг процесса во время производства
• Автоматизированные системы контроля
• Тестирование электрических характеристик
• Окончательная проверка качества перед отправкой

Контролируя критически важные параметры производства, мы помогаем клиентам поддерживать стабильную производительность сборки и сокращать перерывы в производстве.

Инженерная поддержка от прототипа до серийного производства

Проекты печатных плат мобильных телефонов часто требуют ранней инженерной поддержки, чтобы избежать проблем проектирования во время производства.

Наша инженерная команда обеспечивает:

• Анализ DFM перед производством
• Рекомендации по компоновке печатной платы
• Предложения по оптимизации целостности сигнала
• Технико-экономическое обоснование производства
• Поддержка проверки прототипа

Это помогает клиентам сократить циклы разработки и улучшить переход от прототипа к серийному производству.

Почему стоит выбрать Aisen Electronics для производства печатных плат для мобильных телефонов?

Aisen Electronics Co., Ltd. специализируется на производстве печатных плат для компактных электронных продуктов, где точность и стабильность имеют важное значение.

Наши преимущества включают в себя:

• Опыт HDI и тонкого производства печатных плат
• Возможность производства многослойных печатных плат
• Поддержка от разработки прототипа до серийного производства
• Строгий контроль производственного процесса
• Инженерная поддержка мобильных электронных приложений

Независимо от того, разрабатываете ли вы смартфоны, коммуникационные терминалы или портативные интеллектуальные устройства, мы предлагаем решения для производства печатных плат, основанные на ваших проектных требованиях.

Свяжитесь с нами сегодня, чтобы обсудить требования к проекту печатной платы вашего мобильного телефона.
