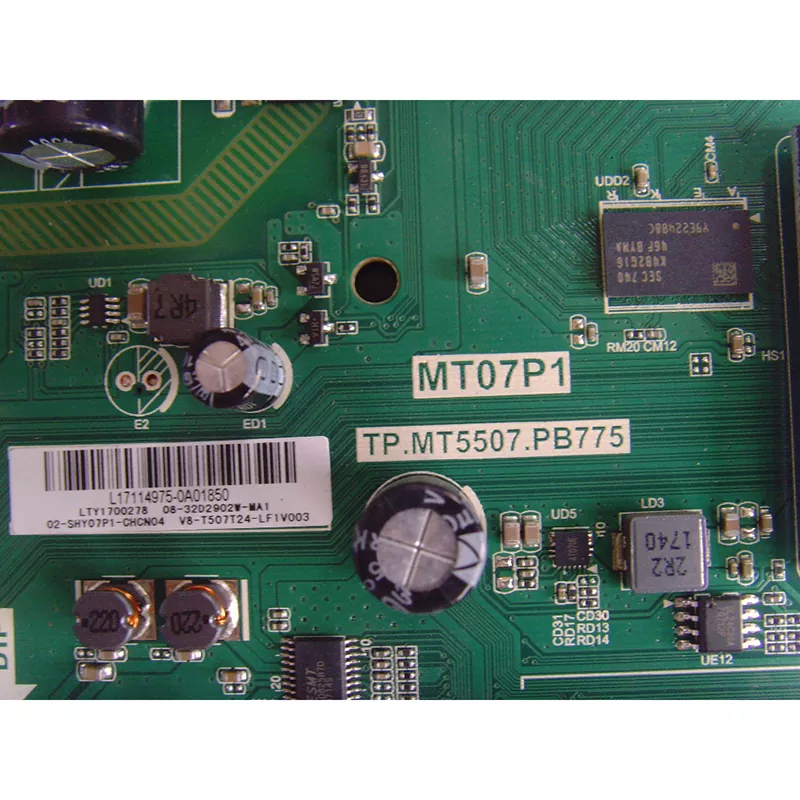

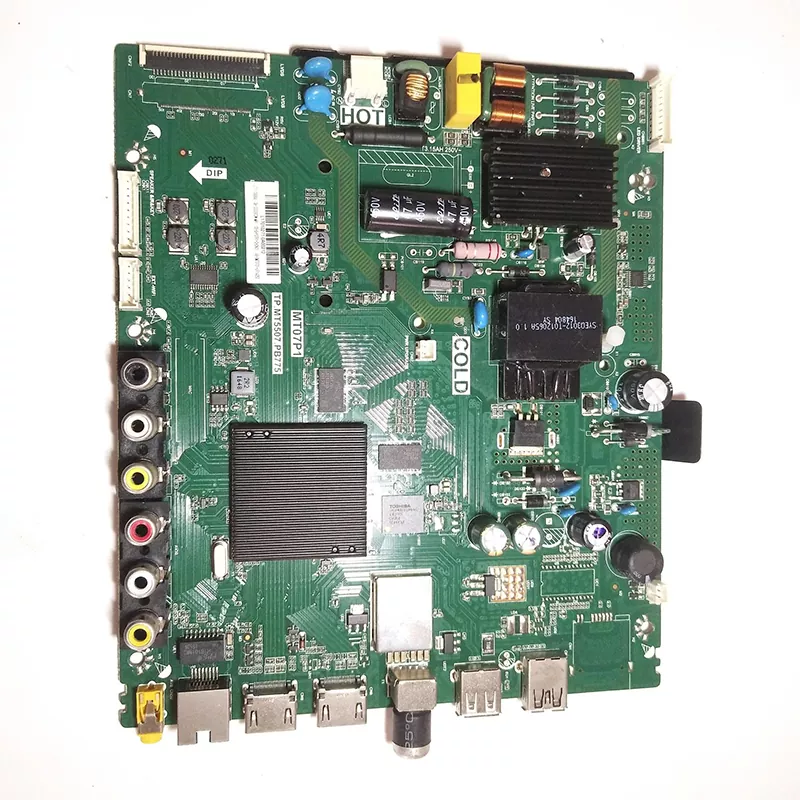

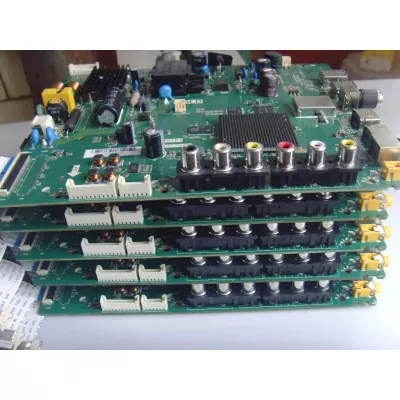

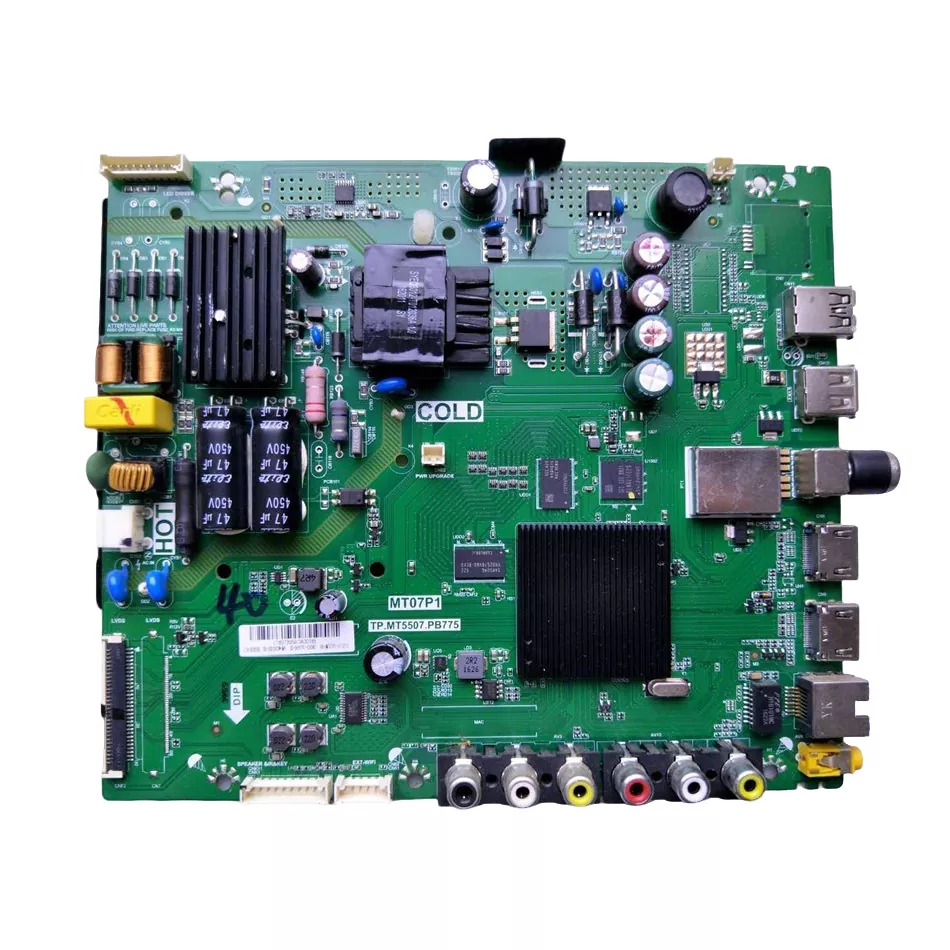

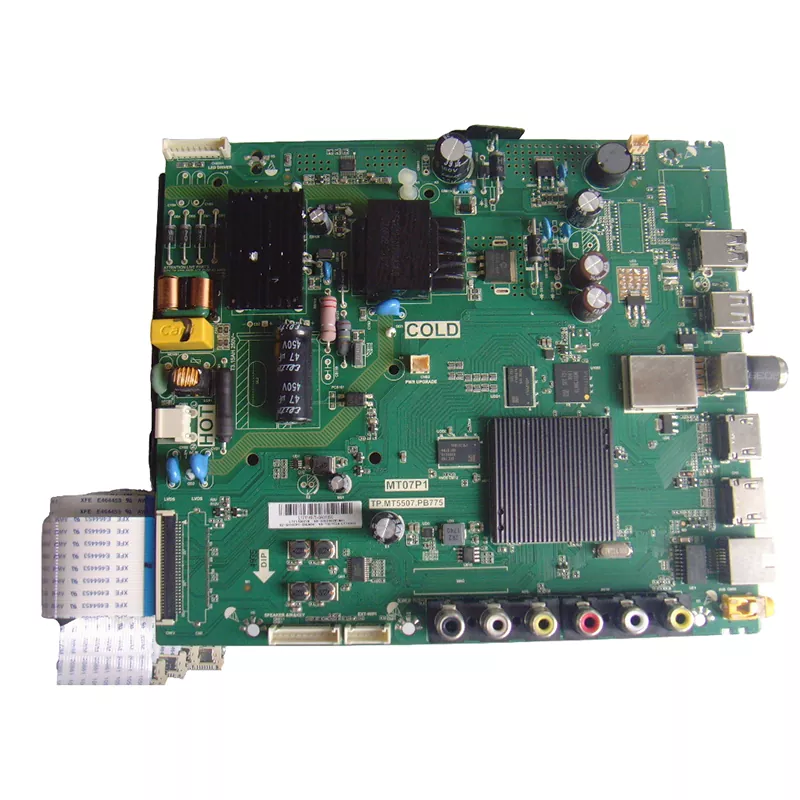

Плата печатной платы телевизора

Печатная плата современного телевизора — это не просто носитель связи. Ему необходимо передавать высокоскоростные видеосигналы, поддерживать сложные интегральные схемы, уменьшать электромагнитные помехи и поддерживать стабильную работу в течение длительного времени работы.

Shenzhen Aisen Electronics Co., Ltd. производит решения для телевизионных печатных плат и печатных плат для светодиодных телевизоров, OLED-дисплеев, интеллектуальных телевизоров и современного дисплейного оборудования. Благодаря возможностям, охватывающим многослойные печатные платы, печатные платы HDI, жестко-гибкие печатные платы и сборку печатных плат, Aisen поддерживает производителей дисплеев надежными схемотехническими решениями от разработки прототипов до серийного производства.

Почему стоит выбрать наши телевизионные платы?

Наши телевизионные схемы выделяются на фоне конкурентов. Мы производим листы, которые обрабатывают высокочастотные сигналы с точностью. Ваши шоу будут выглядеть свежими, четкими, без импедансов и искажений флагов. Наше производство ручка гарантирует, что каждая доска соответствует строгим стандартам качества, недавно появившимся в вашей линейке.

Передовой производственный процесс

Мы используем комплексную 25-ступенчатую систему обработки многослойных листов. Такой поэтапный подход обеспечивает надежное качество всех наших товаров. Вот что делает нашу ручку исключительной:

Качество начинается с приближения оценки. В последнее время каждая сырая ткань подвергается интенсивным испытаниям. входящее в поколение. Наша подготовка к раскрою гарантирует точные размеры доски, которые идеально соответствуют вашим требованиям.

Обработка внутреннего слоя создает прочные ассоциации. Мы используем прогрессивные методы резьбы, принятые после компьютеризированной обработки. оптический обзор. Эта комбинация выявляет потенциальные проблемы на ранних этапах производства.

Ламинирование и расточка позволяют получить прочные листы. Наш препарат PTH устанавливает прочные электрические связи между слоями. Покрытие платы включает в себя медь той толщины, которая необходима вашим схемам для обеспечения идеальной производительности.

Подготовка внешнего слоя характеризует вашу схемотехнику. Наше дизайнерское покрытие гарантирует соответствующий проводник толщина. Резьба с высокой точностью удаляет нежелательную медь.

Применение крышки для пайки защищает ваши схемы. Мы предлагаем различные цвета: зеленый, белый, темный, желтый, румяный, синий, фиолетовый и коричневый. Печать символов включает четкую идентификацию компонентов.

Варианты обработки поверхности включают бессвинцовые HASL, ENIG, OSP и обертывание золотыми пальцами. Каждое лечение дает особые преимущества для требований вашего приложения.

Окончательная формовка и электрические испытания подтверждают точность работы каждого соединения. Наша группа контроля качества выполняет подробные обзоры, недавно собранные и доставленные.

Технические характеристики, дающие результаты

Наши возможности по изготовлению телевизионных схем превосходят отраслевые стандарты. Мы поставляем листы от 1 до 32 слоев с большинством экстремальные размеры досок достигают 650 × 750 мм. Толщина доски варьируется от 0,3 мм для двусторонних листов до 5,0 мм для сложные многослойные конструкции.

Возможности прецизионного проникновения включают в себя механические отверстия диаметром до 0,2 мм и миниатюрные отверстия размером всего 0,1 мм. Максимальная толщина меди достигает 6 унций для сильноточных применений. Наименьшая ширина линии и разделение достичь точности 0,076 мм.

Контроль импеданса поддерживает целостность сигнала с допусками ±10% в стандартном исполнении или ±8% в соответствии с особыми требованиями. Дыра Толщина меди составляет минимум 18 мкм, а толщина меди составляет 25 мкм для повышения надежности.

Инновации ИЧР лежат в основе стандартных механизмов 1+N+1 и нестандартных планов 2+N+2. Самые крайние пропорции точки зрения достичь стандартного соотношения 10:1 или 12:1 для нестандартных применений. Пластинчатые перегородки сохраняют точность 0,075 мм с точностью до 0,05 мм. зазоры.

Быстрая доставка в соответствии с вашими производственными графиками

Время выхода на рынок имеет значение. Наш оптимизированныйпечатная плата телевизора быстро доставляет образцы и поддерживает постоянные сроки производства для производства. Двусторонние доски поставляются в течение 2-3 дней для образцов и 5-8 дней для небольших партий. Четырехслойные платы комплектуются за 3-4 дня для образцов с 8-10 дней для производственных циклов.

Шестислойные листы требуют 5-6 дней на пробу и 10-12 дней на комки. Восьмислойная сложность увеличивается до 6-8 дней за тесты с 10-12 днями на генерацию. Десятислойные листы требуют 8-10 дней для испытаний и 12-14 дней для более крупных. количества.

Сложные планы получают особое внимание. Листы с 14 и более слоями требуют индивидуального планирования в зависимости от ваших предпочтений. особые потребности. Мы прямо сообщаем разумные сроки, чтобы вы могли принять соответствующие меры.

Гарантия качества, которому можно доверять

Наши цели в области качества устанавливают высокие стандарты для каждого проекта. Мы поддерживаем выход продукции на уровне более 99,8% благодаря своевременной доставке. ставки превышают 99%. Уровень жалоб клиентов остается ниже 0,5%, тогда как показатель выполнения постоянно достигает 99%.

Наша система контроля качества охватывает каждое поколение. Приближающийся контроль качества контролирует поставщик соединения и оценивает все материалы. Внутрипроизводственный контроль качества подтверждает, что начинается с изделий и проводится тестирование. оценки на протяжении всего производства.

Исходящий контроль качества включает в себя проверку последнего появления и утилитарное тестирование. Разработка подтверждения качества разрабатывает меры, калибрует оборудование и оказывает поддержку клиентам.

Каждая плата проходит 100% всех испытаний перед отправкой. Это обязательство гарантирует, что вы получите схемы, которые работают надежно в ваших телевизионных продуктах.

Специализированные ТВ-приложения

Производство телевидения требует схем, которые успешно обрабатывают различные типы флагов. Видео с обратной стороны наших листов подготовка, усиление звука, администрирование контроля и умелое использование телевидения. Межсоединение высокой плотности инновации обязывают использовать миниатюрные компоненты, сохраняя при этом целостность флага.

Мы остаемся в курсе отраслевых тенденций, включая обработку 4K, поддержку HDR и потребности в удаленной сети. Наш Группа проектирования имеет значение: оптимизируйте ваши планы для более эффективного выполнения и повышения эффективности.

Сотрудничайте с экспертами по производству электроники

Выбор Shenzhen Aisen Electronics Co., Ltd. подразумевает сотрудничество с профессионалами в области производства аппаратного обеспечения, которые справятся с вашими задачами. Мы Обеспечьте специализированную поддержку на протяжении всего жизненного цикла подготовки и производства вашего плана. Наша группа быстро отвечает на вопросы и предлагает меры, способствующие продвижению вашей продукции.

Готовы улучшить дизайн своего телевизора? Свяжитесь с нашей командой инженеров по адресуviolet@akesonpcb.com чтобы обсудить ваши конкретные требования. Мы поможем вам выбрать подходящеепечатная плата телевизора спецификации для вашего следующего проекта. Ваш успех на конкурентном рынке телевидения начинается с надежного, высокопроизводительные схемы, превосходящие ожидания клиентов.
