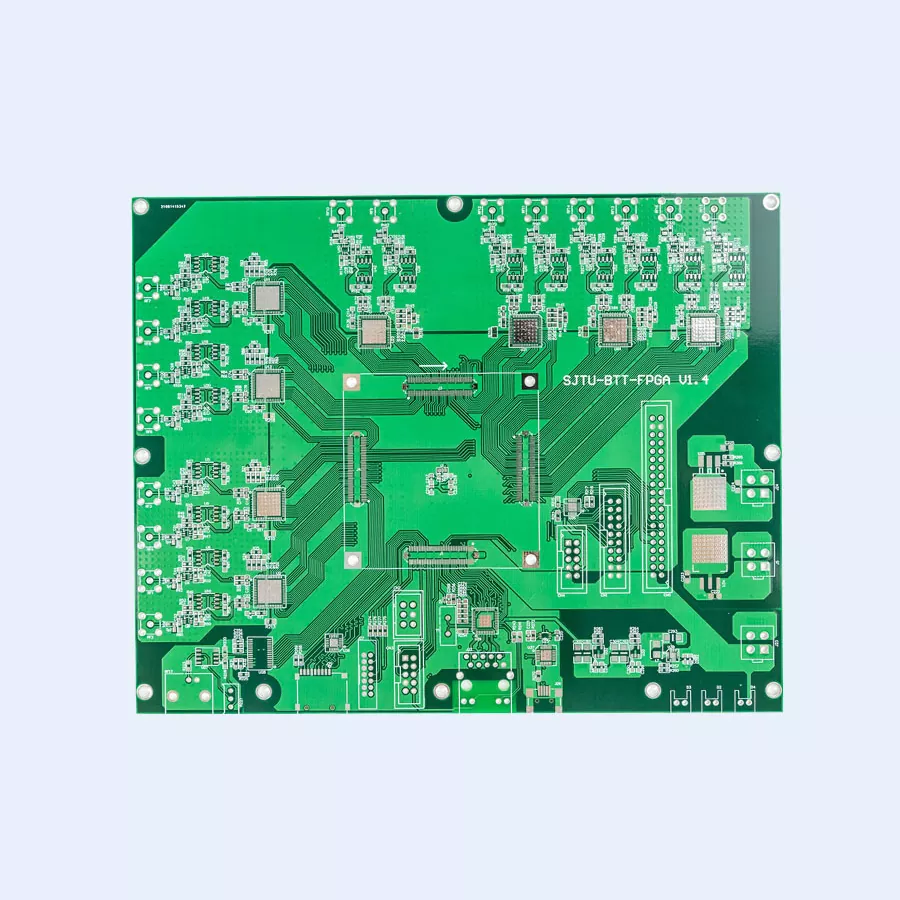

АйсенЭлектроника обеспечивает индивидуальныеПечатная плата коммуникационных маршрутизатороврешения для Wi-Fi-маршрутизаторов, промышленных шлюзов, корпоративного сетевого оборудования и современных коммуникационных терминалов. Объединив многослойные структуры печатных плат, технологию контролируемого импеданса, прецизионное производство и возможности сборки печатных плат, Aisen помогает производителям коммуникационного оборудования добиться стабильной передачи сигнала, эффективной обработки данных и надежной долгосрочной работы.
Современный маршрутизатор – это уже не просто устройство для подключения компьютеров к Интернету. Современное сетевое оборудование объединяет в компактных корпусах высокопроизводительные процессоры, память, беспроводные модули, интерфейсы Ethernet, схемы управления питанием и все более сложные коммуникационные технологии. Печатная плата, соединяющая эти системы, напрямую влияет на целостность сигнала, тепловые характеристики, электромагнитную совместимость и общую надежность продукта.
Хорошо продуманныйПечатная плата коммуникационных маршрутизаторовпоэтому требуется нечто большее, чем простое электрическое подключение. Он должен поддерживать высокоскоростную передачу, высокую плотность компонентов, контролируемое сопротивление, эффективное рассеивание тепла и стабильную работу при непрерывных рабочих нагрузках. В этой статье объясняются ключевые требования к проектированию, производственные возможности, области применения, обработка поверхности, вопросы качества и услуги по сборке, которые покупатели должны оценить при поиске решений для печатных плат маршрутизатора.
Оглавление
- Почему печатная плата коммуникационного маршрутизатора так важна?
- Каковы основные требования к конструкции печатной платы?
- Как печатная плата поддерживает высокоскоростную передачу данных?
- Почему важны многоуровневые структуры и структуры ИЧР?
- Какие возможности печатной платы следует учитывать покупателям?
- Какие приложения для маршрутизаторов могут использовать эти решения для печатных плат?
- Как управление температурным режимом влияет на надежность печатной платы маршрутизатора?
- Как изготавливается печатная плата коммуникационного маршрутизатора?
- Какая обработка поверхности подходит для печатных плат маршрутизатора?
- Почему стоит рассмотреть услуги по сборке печатных плат?
- Как контролируется качество печатных плат?
- Часто задаваемые вопросы
- Заключение
Почему печатная плата коммуникационного маршрутизатора так важна?
Печатная плата фактически является электрической основой коммуникационного маршрутизатора. Он соединяет процессор, память, беспроводной набор микросхем, порты Ethernet, цепи питания и другие функциональные модули, одновременно контролируя прохождение электрических сигналов через систему.
По мере увеличения скорости сети производительность печатной платы становится все более важной. Плохо спроектированная плата может создавать искажения сигнала, электромагнитные помехи, проблемы с перегревом или нестабильные соединения. Эти проблемы могут в конечном итоге повлиять на пропускную способность сети и надежность продукта.
Поэтому профессиональный производитель печатных плат маршрутизатора должен учитывать как электрические, так и механические требования на этапе разработки. Важные факторы включают в себя:
- Высокоскоростная целостность сигнала
- Контролируемый импеданс
- Многоуровневая конструкция стека
- Компактное размещение компонентов
- Управление температурным режимом
- ЭМП и электромагнитная совместимость
- Стабильность распределения мощности
- Долгосрочная стабильность производства
Каковы основные требования к конструкции печатной платы?
Коммуникационные маршрутизаторы сочетают в себе множество высокоскоростных интерфейсов и электронные функции в относительно небольшом физическом пространстве. Поэтому при проектировании печатной платы необходимо сбалансировать электрические характеристики, плотность компонентов, тепловые требования, технологичность и стоимость.
Одним из наиболее важных вопросов является структура печатной платы. Многослойная конструкция обеспечивает выделенные слои маршрутизации, питания и заземления, помогая инженерам организовывать сложные схемы, сохраняя при этом контролируемые электрические характеристики.
Проектировщикам также необходимо тщательно контролировать ширину трасс, расстояние между переходными конструкциями, опорными плоскостями и размещением компонентов. Для высокочастотных сигналов даже относительно небольшие изменения могут повлиять на качество передачи.
Айсен Electronics уделяет особое внимание оптимизированному проектированию стека, точной маршрутизации и контролю производства для поддержки приложений на печатных платах маршрутизаторов, требующих стабильных электрических характеристик.
Как печатная плата поддерживает высокоскоростную передачу данных?
Высокоскоростная сеть требует, чтобы печатная плата сохраняла качество сигнала при перемещении данных между процессорами, устройствами памяти, интерфейсами Ethernet, беспроводными модулями и другими компонентами.
Контролируемый импеданс особенно важен для высокочастотных цепей связи. Разрабатывая дорожки печатных плат и диэлектрические структуры в соответствии с заданными электрическими характеристиками, производители могут помочь уменьшить отражения сигнала и искажения при передаче.
Другие важные методы включают в себя:
- Маршрутизация с контролируемым импедансом:Помогает поддерживать предсказуемые электрические характеристики для высокоскоростных сигналов.
- Оптимизированное расположение слоев:Обеспечивает соответствующие сигнальные, силовые и заземляющие структуры.
- Тонкая технология:Поддерживает компактные и сложные схемы маршрутизации.
- Контроль электромагнитных помех:Помогает уменьшить нежелательные электромагнитные помехи.
- Точное сверление:Поддерживает надежные электрические соединения между слоями печатной платы.
Эти соображения при проектировании становятся особенно важными для корпоративных маршрутизаторов, оборудования беспроводной связи, промышленных шлюзов и других устройств, которые, как ожидается, будут обрабатывать непрерывный сетевой трафик.
Почему важны многоуровневые структуры и структуры ИЧР?
Современные маршрутизаторы продолжают добавлять больше функций без значительного увеличения размера корпуса. Это создает потребность в более высокой плотности печатных плат.
Многослойные печатные платы обеспечивают дополнительное пространство для разводки за счет объединения нескольких проводящих слоев внутри одной платы. Технология HDI может еще больше улучшить интеграцию компонентов за счет микроотверстий и более тонких схемных структур.
Для компактного сетевого оборудования эти технологии могут обеспечить ряд преимуществ:
- Больше возможностей маршрутизации при ограниченных размерах платы
- Улучшенная интеграция компонентов
- Более короткие пути соединения
- Улучшенная поддержка компонентов с мелким шагом.
- Большая гибкость для передовых коммуникационных проектов
Согласно опубликованным возможностям Aisen, ее производственный диапазон печатных плат поддерживает 1–32 слоя, минимальную ширину линий и интервал 3/3 мил, толщину печатной платы от 0,3 мм до 5,0 мм, толщину меди до 6 унций, механические переходные отверстия до 0,2 мм и лазерные микроотверстия до 0,1 мм. Специальная возможность управления импедансом указана в пределах ±8%. :contentReference[oaicite:1]{index=1}
Какие возможности печатной платы следует учитывать покупателям?
Выбирая китайского производителя печатных плат или поставщика коммуникационных плат, покупатели должны оценить, соответствуют ли производственные возможности поставщика техническим требованиям конструкции маршрутизатора.
| Параметры печатной платы | Возможности Айсена | Почему это важно для маршрутизаторов |
|---|---|---|
| Количество слоев | 1–32 слоя | Поддерживает простые и очень сложные структуры схем. |
| Минимальная ширина линии/интервал | 3/3 мил | Поддерживает маршрутизацию высокой плотности. |
| Толщина печатной платы | 0,3–5,0 мм | Обеспечивает гибкость для различных структур продукта. |
| Толщина меди | До 6 унций | Поддерживает различные требования к токовой нагрузке |
| Минимальное механическое отверстие | 0,2 мм | Поддерживает компактные многоуровневые соединения |
| Лазерное микропереходное отверстие | До 0,1 мм | Поддерживает усовершенствованные структуры печатных плат HDI. |
| Специальный контроль импеданса | ±8% | Помогает поддерживать высокоскоростную передачу сигнала |
| Структура ИЧР | 1+Н+1 / 2+Н+2 | Поддерживает компактные коммуникационные продукты высокой плотности. |
Фактические производственные характеристики всегда должны быть подтверждены с учетом конкретной конструкции печатной платы, выбора материала, компоновки, количества и производственных требований.
Какие приложения для маршрутизаторов могут использовать эти решения для печатных плат?
Технология печатной платы коммуникационного маршрутизатора может быть адаптирована к различным сетевым продуктам в зависимости от их производительности обработки, конфигурации интерфейса, физического размера и операционной среды.
Бытовые Wi-Fi-маршрутизаторы
В домашних и потребительских сетевых продуктах приоритет отдается компактным размерам, надежному беспроводному соединению, эффективному энергопотреблению и экономичному производству. Компоновка печатных плат обычно включает наборы микросхем беспроводной связи, процессоры, память, интерфейсы Ethernet, антенные соединения и цепи питания.
Промышленные маршрутизаторы и шлюзы
Промышленное сетевое оборудование часто работает непрерывно и может работать в более жестких условиях окружающей среды. Решения для печатных плат должны подчеркивать долговечность, стабильное распределение мощности, тепловые характеристики и долгосрочную эксплуатационную надежность.
Корпоративные коммуникационные маршрутизаторы
Корпоративные маршрутизаторы обычно требуют большей вычислительной мощности и нескольких высокоскоростных интерфейсов связи. Их печатные платы могут содержать сложную многоуровневую маршрутизацию и более высокую плотность компонентов для поддержки непрерывного обмена данными.
Оборудование беспроводной связи
В продуктах беспроводной связи особое внимание уделяется вопросам компоновки, связанным с радиочастотами, целостности сигнала, возможности подключения антенн и электромагнитной совместимости.
Как управление температурным режимом влияет на надежность печатной платы маршрутизатора?
Маршрутизаторы часто работают в течение длительного времени без перерывов. Процессоры, беспроводные модули, компоненты управления питанием и другие активные устройства выделяют тепло во время работы.
Если нагрев не контролируется эффективно, чрезмерная температура может повлиять на надежность компонентов и стабильность системы. Таким образом, конструкция печатной платы может способствовать повышению тепловых характеристик за счет распределения меди, размещения компонентов, тепловых переходов и соответствующих структур рассеивания тепла.
Хорошо спланированная плата должна с самого начала учитывать тепловые характеристики, а не рассматривать их как коррекцию на заключительном этапе. Для требовательного коммуникационного оборудования электрические характеристики и управление температурным режимом следует оценивать вместе.
Как изготавливается печатная плата коммуникационного маршрутизатора?
Производство надежногоПечатная плата коммуникационных маршрутизаторовтребует точного контроля процесса от подготовки материала до окончательных электрических испытаний.
- Проверка материала:Поступающие материалы проверяются согласно спецификациям проекта.
- Обработка внутреннего слоя:Схемы передаются и обрабатываются с контролируемой точностью.
- Слоевое ламинирование:Многослойные конструкции собираются в контролируемых технологических условиях.
- Точное сверление:Механические и специализированные процессы бурения создают межпластовые связи.
- Медное покрытие:Проводящие соединения устанавливаются через необходимые слои печатной платы.
- Формирование цепи:Внешняя схема формируется по утвержденному проекту.
- Обработка поверхности:Выбранная обработка поверхности применяется в соответствии с требованиями сборки.
- Осмотр АОИ:Автоматизированный оптический контроль помогает выявить производственные дефекты.
- Электрические испытания:Электрическая непрерывность и изоляция оцениваются перед отправкой.
- Окончательная проверка:Готовые платы проверяются на соответствие техническим требованиям заказчика.
Для сложных многослойных коммуникационных плат дополнительная проверка может помочь проверить выравнивание слоев, точность схемы и надежность межсоединений.
Какая обработка поверхности подходит для печатных плат маршрутизатора?
Выбор отделки поверхности должен основываться на типе компонента, технологии сборки, ожидаемой надежности и требованиях к стоимости.
| Поверхностная обработка | Типичное преимущество | Возможное применение |
|---|---|---|
| ЭНИГ | Подходит для компонентов с мелким шагом и приложений с высокой надежностью. | Передовое коммуникационное оборудование |
| ОСП | Экономичная защита поверхности | Стандартные приложения для печатных плат маршрутизатора |
| HASL / Бессвинцовый HASL | Надежный традиционный вариант сборки | Общие электронные продукты |
| Иммерсионное серебро / олово | Подходит для особых требований к производительности | Выбранная коммуникационная электроника |
Подходящую отделку следует определять в соответствии с конструкцией печатной платы и процессом сборки, а не выбирать исключительно по цене.
Почему стоит рассмотреть услуги по сборке печатных плат?
Для производителей маршрутизаторов покупка чистых печатных плат и управление сборкой компонентов у отдельных поставщиков могут повысить требования к координации. Интегрированный поставщик печатных плат и печатных плат может упростить управление закупками и производством.
Айсен Electronics обеспечивает поддержку сборки печатных плат, включая:
- Поиск компонентов
- СМТ сборка
- Точное размещение компонентов
- Инспекция и проверка качества
- Электрические испытания
- Сопровождение производства оборудования связи
Такой подход позволяет производителям сетевого оборудования координировать производство и сборку печатных плат через одного производственного партнера, что потенциально повышает эффективность производства и упрощает управление поставщиками.
Как контролируется качество печатных плат?
Стабильность качества имеет решающее значение для коммуникационного оборудования, поскольку дефект печатной платы может повлиять на стабильность сети, доступность продукта и качество обслуживания клиентов.
Надежный процесс управления качеством должен охватывать всю производственную цепочку, а не полагаться только на окончательную проверку. Ключевые контрольные точки включают входной контроль материалов, мониторинг производства, проверку AOI, электрические испытания и окончательную проверку.
Для покупателей, оценивающихКоммуникационные маршрутизаторы Производитель печатных платПолезно проанализировать не только возможности оборудования, но и процедуры проверки, инженерную связь, поддержку прототипов, последовательность производства и способность поставщика следовать спецификациям заказчика.
Часто задаваемые вопросы
Что такое печатная плата коммуникационного маршрутизатора?
Печатная плата коммуникационных маршрутизаторов — это основная печатная плата, используемая внутри коммуникационных маршрутизаторов для подключения процессоров, памяти, беспроводных модулей, сетевых интерфейсов, цепей питания и других электронных компонентов, необходимых для передачи данных.
Почему печатная плата маршрутизатора нуждается в контроле импеданса?
Сигналы высокоскоростного маршрутизатора чувствительны к изменениям импеданса. Правильный контроль импеданса может помочь уменьшить отражение и искажения сигнала, обеспечивая более стабильную высокоскоростную связь.
Можно ли изготовить печатную плату коммуникационного маршрутизатора с несколькими слоями?
Да. Многоуровневая конструкция обычно используется в сложных приложениях маршрутизации, поскольку она обеспечивает дополнительную пропускную способность и позволяет более эффективно организовывать структуры сигналов, питания и заземления. Опубликованные возможности Aisen охватывают конструкции печатных плат от 1 до 32 слоев.
Могут ли производители печатных плат маршрутизаторов предоставлять услуги PCBA?
Да. Комплексные услуги по сборке печатных плат могут включать в себя поиск компонентов, размещение SMT, проверку и электрические испытания. Это может помочь производителям сетевого оборудования упростить свою цепочку поставок.
В каких типах маршрутизаторов можно использовать индивидуальные печатные платы маршрутизатора?
Индивидуальные решения на печатной плате маршрутизатора могут быть разработаны для потребительских маршрутизаторов Wi-Fi, корпоративных маршрутизаторов, промышленных маршрутизаторов, продуктов беспроводных сетей, шлюзов и других коммуникационных терминалов, в зависимости от требуемых электрических и механических характеристик.
Какая информация необходима для расчета стоимости печатной платы?
Для получения точного предложения покупатели обычно должны предоставить файлы Gerber, файлы спецификации, размеры печатной платы, количество слоев, требования к материалам, качество поверхности, ожидаемое количество, требования к сборке и информацию о применении.
Заключение
Высокопроизводительный маршрутизатор зависит не только от мощных процессоров и современных коммуникационных чипов. Печатная плата под этими компонентами определяет, насколько эффективно электронная система может передавать сигналы, распределять мощность, управлять теплом и поддерживать надежные соединения. По этой причине выбор правильногоПечатная плата коммуникационных маршрутизаторовпартнер-производитель — важная часть разработки надежного сетевого оборудования.
Благодаря производству многослойных печатных плат, возможностям HDI, технологии контролируемого импеданса, прецизионному изготовлению, сборке печатных плат, проверке и индивидуальной инженерной поддержке Aisen Electronics может предоставить решения для широкого спектра приложений коммуникационных сетей. Если вы ищете надежного производителя печатных плат в Китае или разрабатываете новый маршрутизатор, шлюз или продукт беспроводной связи,связаться с намичтобы обсудить ваши требования к печатной плате, технические характеристики, потребности в прототипах и планы серийного производства.
