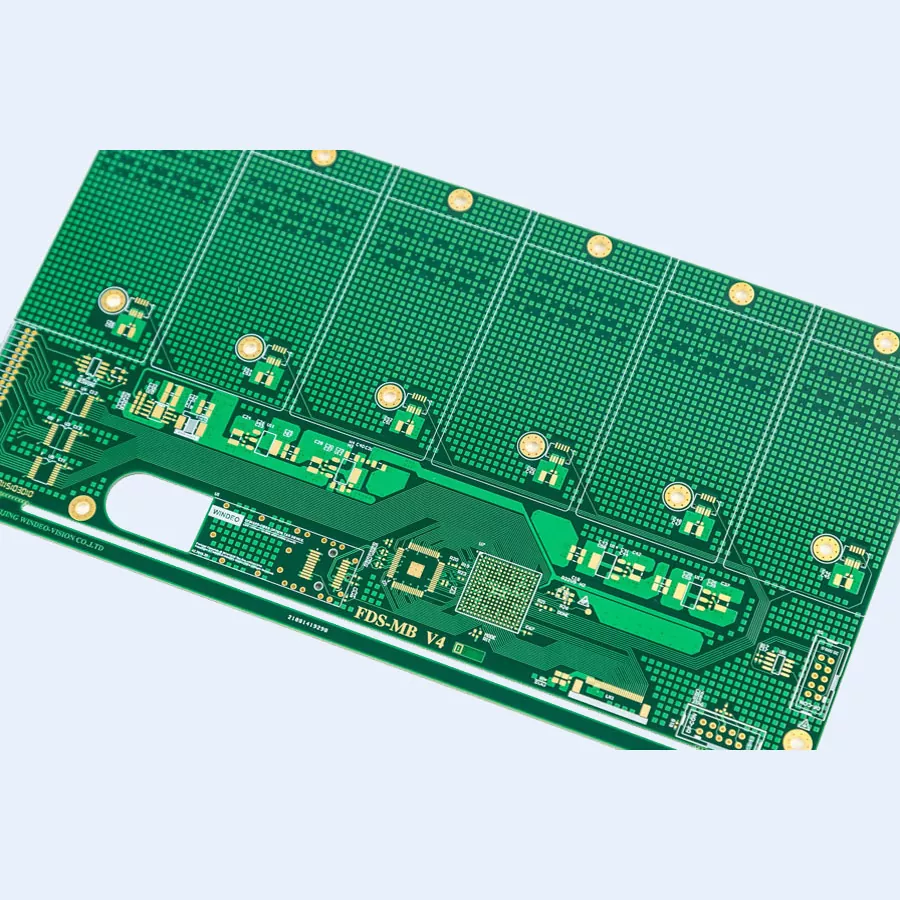

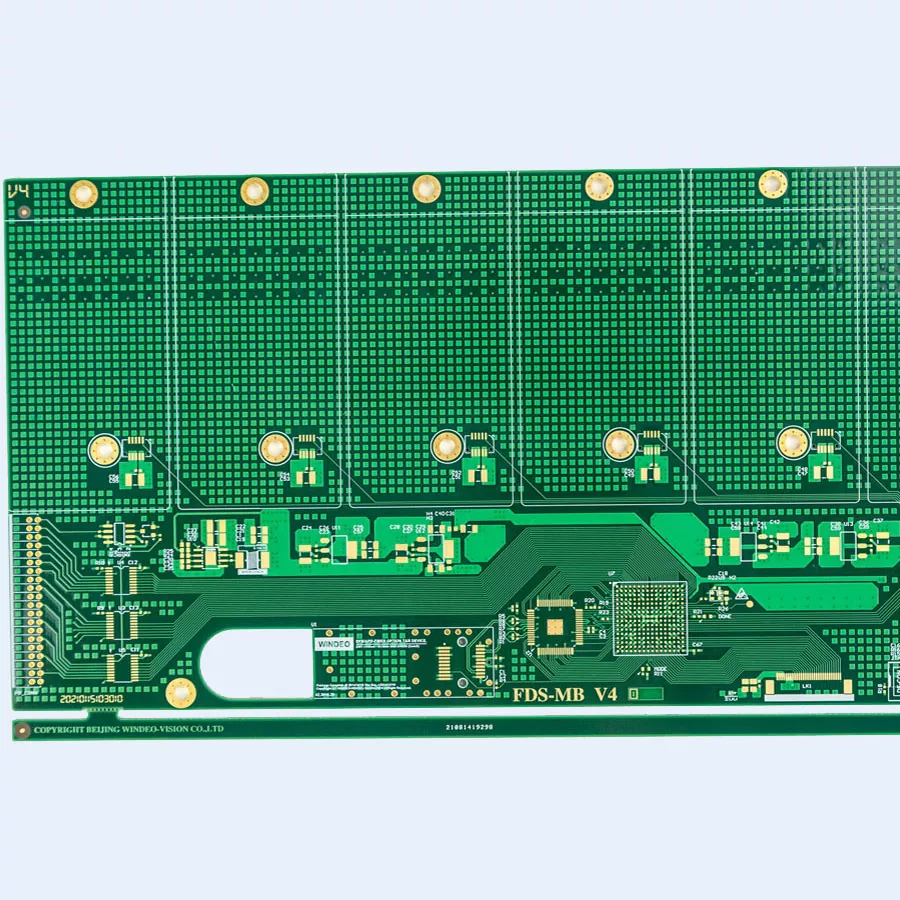

Печатная плата промышленных датчиков

Приложения промышленных датчиков требуют большего, чем просто стандартные схемы. Вы управляете деликатным аналогом сигналы, точные оценки и часто сложные условия работы.

Наша производственная подготовка гарантирует, что ваши сенсорные схемы сохранят точность и неизменное качество. Мы используем специальные материалы и рулевое управление с контролируемым сопротивлением для минимизации препятствий для флажков. Это рассмотрение деталей создает контраст между датчиком, который работает в лаборатории, и датчиком, который надежно работает в реальных условиях.

Передовые производственные возможности

Многослойная прецизионная конструкция

· Количество слоев: 1–32 слоя для сложных конструкций датчиков.

· Минимальная ширина линий/интервал: 0,076 мм (3 мил) для маршрутизации с высокой плотностью

· Контролируемый импеданс: допуск ±8 % для обеспечения стабильной целостности сигнала.

· Размеры переходных отверстий до 0,1 мм для компактных конструкций

Материалы, оптимизированные для применения в датчиках

· Высокочастотные материалы для цепей радиочастотных датчиков

· Диэлектрики с низкими потерями для прецизионных аналоговых сигналов

· Устойчивые к температуре подложки для суровых условий эксплуатации

· Материалы CTI >600 для применения в высоковольтных датчиках

Специализированные функции для сенсорных плат

Защита целостности сигнала

Цепи ваших датчиков требуют чистых, устойчивых сигналов. Мы выполняем законные наземные планы, контролируемое руководство и Расположение жизненно важных компонентов. Наши планы поставок минимизируют перекрестные помехи и электромагнитные препятствия, которые кажутся компромиссными. точность оценки.

Управление температурным режимом

Многие механические датчики выделяют тепло или работают в условиях высоких температур. Мы планируем теплые переходы, теплые расширители и оптимизированная дисперсия меди для эффективного контроля тепла. Это гарантирует, что ваши датчики будут поддерживать калибровку в соответствии со своими рабочий температурный диапазон.

Надежные строительные стандарты

· Толщина меди до 6 унций для распределения электроэнергии

· Медные отверстия толщиной ≥25 мкм для надежных соединений

· Диапазон толщины доски: от 0,3 до 5,0 мм.

·Жесткие допуски на сверление: ±0,05 мм.

Контроль качества для критически важных приложений

Наша комплексная система качества гарантирует, что каждая доска соответствует механическим стандартам:

Входной контроль материалов (IQC)

Мы подтверждаем, что все материалы соответствуют требованиям, когда недавно началась генерация. Включает в себя диэлектрик свойства, качество меди и точность размеров.

Внутрипроизводственный контроль качества (IPQC)

· Первая проверка изделия подтверждает замысел проекта

· Непрерывный мониторинг процесса во время производства

· AOI (автоматизированный оптический контроль) на критических этапах

· Электрические испытания подтверждают работоспособность

Окончательная гарантия качества

· 100% электрические испытания перед отправкой

· Комплексный визуальный осмотр

· Проверка импеданса для контролируемых цепей

· Целевой выход продукта: ≥99,8%

Решения для конкретных приложений

Печатные платы автомобильных датчиков

Для датчиков температуры, контроля давления и систем обратной связи по положению требуются платы, соответствующие требованиям автомобильной промышленности. стандарты надежности. Наш автомобильный уровеньпечатная плата промышленных датчиков продукты проходят расширенные испытания на надежность и используют материалы, предназначенные для использования в автомобильной среде.

Датчики контроля процесса

В производстве и химической подготовке требуются датчики, выдерживающие вибрацию, циклическое изменение температуры и химическое введение. Мы строгаем листы с улучшенными механическими качествами и защитными покрытиями.

Датчики Интернета вещей и умных зданий

Для систем беспроводных датчиков требуются листы, оптимизированные для использования системы управления и надежного радиочастотного исполнения. Наши планы скоординированные созерцания радиопроводов и функции администрирования управления.

Совершенство производственного процесса

Процесс двусторонней платы

·Подготовка и раскрой материала

· Прецизионное сверление с допуском ±0,05 мм.

· ПТН-покрытие для надежных соединений

· Изображение и травление узора

· Нанесение паяльной маски и легенды

· Применение отделки поверхности (ENIG, OSP, HASL)

· Окончательное тестирование и проверка качества

Возможности многослойной платы

Для сложных сенсорных инфраструктур, требующих разных уровней флагов, плоскостей управления и защиты, наша многослойная ручка включает в себя:

· Обработка внутреннего слоя с автоматической проверкой

· Контролируемое ламинирование с точным контролем толщины

· Последовательное бурение для проектов HDI

· Расширенное тестирование, включая проверку импеданса

Быстрая реализация ваших проектов

Быстрое прототипирование

· Один/двухслойный: 2–3 дня.

· 4-слойные платы: 3-4 дня

· 6-слойные платы: 5-6 дней

· 8+ слоев: 6–10 дней

Объемы производства

Мы эффективно масштабируемся от объемов модели до генерации больших объемов, сохраняя при этом стабильные стандарты качества.

Техническая поддержка и партнерство

Наша команда инженеров работает с вами над оптимизацией вашегопечатная плата промышленных датчиков конструкции для технологичности и производительности. Мы обеспечиваем проверку правил проектирования, анализ целостности сигнала и рекомендации по изготовлению.

Создаете ли вы датчики веса для систем с водяным приводом, температурные экраны для механических жаровен или датчики близости для механического оборудования, у нас есть возможность и возможности изготовить ваши листы прямо под заказ. начать со времени.

Готовы обсудить требования к печатной плате вашего датчика? Свяжитесь с нашей технической командой по адресуviolet@akesonpcb.com чтобы узнать, как наши специализированные производственные возможности могут поддержать ваш следующий проект промышленного датчика.
