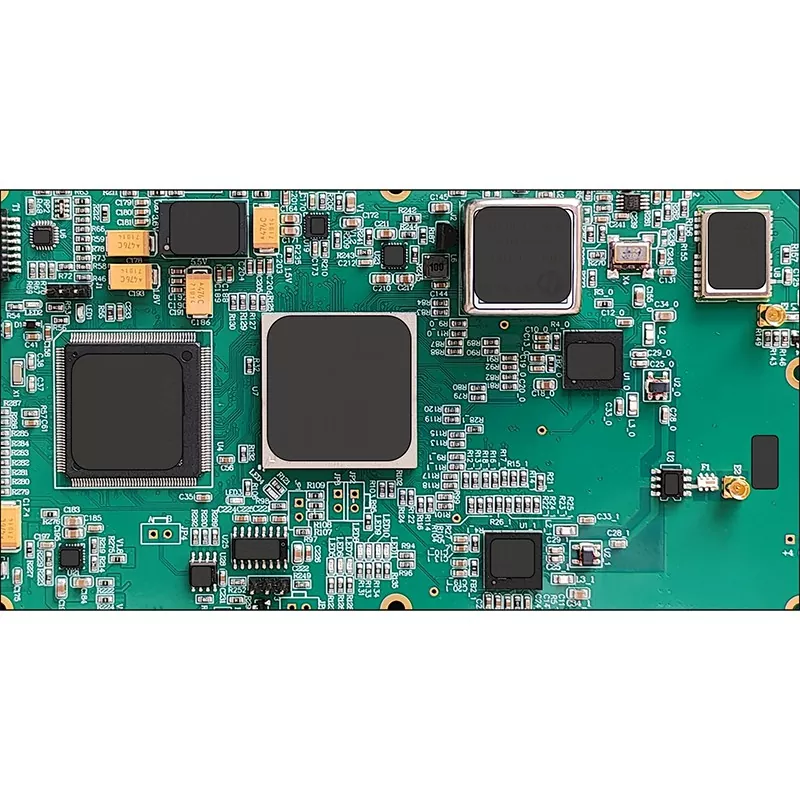

Плата серводвигателя

Системы серводвигателей широко используются в оборудовании автоматизации, где точность позиционирования, скорость реакции и долговременная стабильность имеют решающее значение. Печатная плата внутри сервопривода действует как платформа соединения между силовыми модулями, блоками управления, датчиками обратной связи и интерфейсами связи, напрямую влияя на производительность системы.

Shenzhen Aisen Electronics Co., Ltd. специализируется на изготовлении печатных плат с серводвигателями для промышленной автоматизации, робототехники, оборудования с ЧПУ, полупроводникового оборудования и прецизионных систем управления. Имея более чем 20-летний опыт производства печатных плат, Aisen предлагает надежные решения для печатных плат и печатных плат, основанные на передовых производственных возможностях, инженерной поддержке и строгом управлении качеством.

В отличие от обычных плат управления, печатные платы серводвигателей должны обрабатывать высокочастотные сигналы переключения, передачу больших токов, термические нагрузки и чувствительную обратную связь. Aisen сочетает в себе технологию многослойных печатных плат, обработку тяжелой меди, производственные возможности HDI и профессиональные методы тестирования для поддержки требовательных приложений управления движением.

От проверки прототипа до серийного производства, Aisen работает с клиентами по всему миру, чтобы оптимизировать структуры печатных плат, выбрать подходящие материалы и производить печатные платы, отвечающие требованиям промышленной надежности.

Решения для приложений точного перемещения

Сервосистемы обычно устанавливаются в оборудовании, где даже небольшие ошибки сигнала или нестабильная передача мощности могут повлиять на точность машины. Конструкция печатной платы должна координировать несколько функций, включая управление приводом двигателя, обработку обратной связи энкодера, передачу данных и управление питанием.

Решения Aisen Servo Motor PCB применяются в:

Благодаря оптимизированной компоновке схемы, конструкции с контролируемым импедансом и надежным производственным процессам Aisen помогает клиентам повысить стабильность и эффективность работы оборудования.

Производственные возможности и производственная мощь

Shenzhen Aisen Electronics Co., Ltd. управляет производственным комплексом площадью 50 000 квадратных метров с 20 производственными линиями и годовой производственной мощностью около 2 миллионов квадратных метров печатных плат.

Компания специализируется на производстве высокоточных печатных плат, в том числе жестких печатных плат с 1–40 слоями, жестко-гибких плат, плат HDI, высокочастотных плат, печатных плат на основе алюминия и плат из тяжелой меди.

Производственные возможности Aisen включают в себя:

Благодаря современному производственному оборудованию, включая высокоточные сверлильные станки с ЧПУ и автоматизированные системы контроля, Aisen поддерживает как разработку прототипов, так и крупномасштабное производство.

Электрические характеристики и конструктивные соображения

Приложения сервоуправления объединяют силовые цепи и чувствительные электронные сигналы в ограниченном пространстве печатной платы. Надежная конструкция требует тщательного учета допустимого тока, передачи сигнала, рассеивания тепла и электромагнитной совместимости.

Силовая цепь и управление током

Сервоприводы часто испытывают быстрые изменения тока во время ускорения, торможения и изменения нагрузки. Если медная конструкция печатной платы недостаточна, чрезмерное выделение тепла может повлиять на надежность системы.

Aisen поддерживает производство печатных плат из тяжелой меди толщиной до 6 унций. Эта технология улучшает пропускную способность по току и помогает поддерживать стабильную работу в энергоемких приложениях.

Инженерная оценка включает в себя выбор толщины меди, расчет ширины дорожки посредством оптимизации конструкции и проектирование распределения мощности для удовлетворения конкретных условий эксплуатации.

Сигнал обратной связи и надежность связи

Сервосистемы зависят от точных сигналов обратной связи от энкодеров и датчиков. Плохая маршрутизация или электромагнитные помехи могут снизить точность позиционирования или повлиять на стабильность связи.

Aisen предлагает решения для печатных плат, поддерживающие:

• Цепи обратной связи энкодера
• CAN-связь
• Интерфейсы RS485
• Соединения промышленного Ethernet
• Высокоскоростная передача сигнала

Благодаря оптимизированному расположению слоев, структуре заземления, контролю импеданса и конструкции разделения сигналов Aisen помогает поддерживать надежную связь между контроллерами, приводами и двигателями.

Термоконтроль для длительной эксплуатации

Непрерывная работа в промышленных условиях приводит к выделению тепла от силовых компонентов и коммутационных устройств. Эффективное управление температурным режимом важно для поддержания производительности печатной платы и продления срока службы оборудования.

Aisen применяет различные методы теплового проектирования в соответствии с требованиями применения, включая тяжелые медные слои, тепловые переходы, оптимизацию баланса меди и выбор подходящего материала.

Для высокотемпературных сред инженеры могут рекомендовать материалы с высоким ТГ или специальные конструкции печатных плат для улучшения термического сопротивления.

Выбор материала в соответствии с условиями применения

Различные сервосистемы предъявляют разные требования к электричеству и окружающей среде. Aisen предоставляет рекомендации по материалам в зависимости от рабочей температуры, потребляемой мощности, частоты сигнала и ожидаемого срока службы.

Контролируемый производственный процесс

Платы сервоприводов объединяют передачу энергии, сигналы управления и функции связи. Каждый этап производства требует строгого контроля процесса для обеспечения электрических характеристик и стабильности производства.

Инженерная проверка перед производством

Прежде чем начать производство, инженеры Aisen просматривают файлы дизайна клиента, включая файлы Gerber, спецификации печатных плат, требования к компоновке и информацию о спецификации.

Инженерная экспертиза оценивает:

• Технологичность схемы
• Структура маршрутизации сигнала
• Тепловой расчет
• Распределение мощности
• Технико-экономическое обоснование

Этот процесс помогает выявить потенциальные производственные риски до начала массового производства.

Прецизионное формирование цепей

Для многослойных плат внутренние слои создаются с помощью процессов точной визуализации, травления и контроля.

Расширенный контроль производства обеспечивает:

• Точные схемы схем
• Стабильное выравнивание слоев
• Надежное электрическое соединение

Проверка AOI проводится во время производства для обнаружения потенциальных дефектов на ранней стадии.

Склеивание слоев и обработка отверстий

Многослойные структуры склеиваются в условиях контролируемой температуры и давления.

Технология сверления с ЧПУ используется для создания надежных сквозных отверстий и переходов, обеспечивающих правильное соединение между слоями печатной платы.

В сложных конструкциях прецизионное сверление помогает добиться компактности прокладки и улучшения электрических характеристик.

Меднение и обработка поверхности

Медное покрытие создает надежные соединения между слоями печатной платы и улучшает способность передачи тока.

Aisen контролирует постоянство толщины меди на протяжении всего производства. Доступные варианты отделки поверхности включают ENIG, HASL, OSP, Immersion Silver и Immersion Tin в соответствии с требованиями заказчика.

Осмотр и электрическая проверка

Перед отправкой каждая доска проходит комплексные процедуры проверки.

Тестирование включает в себя:

• инспекция АОИ
• Тестирование летающего зонда
• Проверка электрической целостности
• Проверка размеров
• Окончательная проверка внешнего вида

Эти проверки качества гарантируют, что поставляемая продукция соответствует спецификациям клиентов.

Комплексные услуги по сборке печатных плат

Помимо производства печатных плат, компания Shenzhen Aisen Electronics Co., Ltd. предоставляет комплексные услуги по производству печатных плат, чтобы помочь клиентам упростить управление поставщиками.

Возможности сборки включают размещение SMT, сборку через отверстие, поиск компонентов и функциональное тестирование.

Айсен поддерживает:

Эта интегрированная производственная модель позволяет клиентам эффективно перейти от проверки прототипа к коммерческому производству.

Инженерная поддержка индивидуальных проектов

К каждой сервосистеме предъявляются разные требования в зависимости от типа двигателя, рабочей среды, метода управления и уровня мощности.

Aisen обеспечивает инженерную поддержку на протяжении всего процесса разработки, включая оптимизацию компоновки печатных плат, выбор материалов, усовершенствование силовой схемы и технико-экономическое обоснование производства.

Для высокопроизводительных приложений управления движением инженеры оценивают:

• Текущие требования
• Условия теплоотвода
• Риски помех сигнала
• Требования к связи
• Надежность производства

Такое сотрудничество помогает клиентам снизить риски разработки и повысить согласованность продуктов.

Управление качеством на протяжении всего производства

Сервоприводы обычно работают в промышленных условиях, где надежность печатных плат напрямую влияет на производительность оборудования.

Shenzhen Aisen Electronics Co., Ltd. следует системам управления качеством ISO9001, ISO14001 и IATF16949 на протяжении всего производства.

Компания придерживается строгих целей в области качества:

Управление качеством охватывает входной контроль материалов, мониторинг производства и проверку конечной продукции.

Почему клиенты по всему миру выбирают Aisen

Обладая более чем 20-летним опытом производства печатных плат, компания Shenzhen Aisen Electronics Co., Ltd. обеспечивает надежную производственную поддержку клиентам промышленной электроники по всему миру.

К преимуществам Айсена относятся:

Передовая производственная инфраструктура

Компания владеет крупным предприятием по производству печатных плат с современным оборудованием, несколькими производственными линиями и профессиональными системами контроля.

Опыт работы с высоконадежными приложениями

Продукты Aisen PCB используются в автомобильной электронике, промышленных системах управления, коммуникационном оборудовании 5G, модулях хранения энергии, медицинском оборудовании и интеллектуальных производственных приложениях.

Гибкие производственные возможности

Айсен поддерживает:

Производство прототипов
Мелкосерийные заказы
Среднесерийное производство
Крупномасштабное производство

Инженерное сотрудничество

От первоначального рассмотрения проекта до окончательного производства Aisen тесно сотрудничает с клиентами, чтобы улучшить характеристики печатных плат, технологичность и эффективность производства.

Часто задаваемые вопросы

Что такое плата серводвигателя?

Плата серводвигателя — это специализированная печатная плата, используемая в системах сервопривода и управления движением. Он управляет распределением мощности, сигналами управления, интерфейсами связи и сигналами обратной связи, необходимыми для точной работы двигателя.

Какой тип печатной платы обычно используется в сервосистемах?

В приложениях для сервоприводов обычно используются многослойные печатные платы, печатные платы из тяжелой меди, платы HDI и материалы с высоким ТГ в зависимости от требований к питанию, сложности схемы и условий окружающей среды.

Может ли Aisen производить индивидуальные платы для сервоприводов?

Да. Компания Shenzhen Aisen Electronics Co., Ltd. обеспечивает изготовление печатных плат по индивидуальному заказу в соответствии с требованиями заказчика, включая количество слоев, материалы, толщину меди, качество поверхности и потребности в сборке.

Предоставляет ли Aisen услуги по сборке?

Да. Aisen предоставляет комплексные решения для печатных плат, включая изготовление печатных плат, сборку SMT, поиск компонентов, тестирование и окончательную проверку.

Какие файлы необходимы для предложения?

Клиенты обычно предоставляют:

Гербер-файлы
Характеристики печатной платы
Требования к стекированию
BOM-файлы
Сборочные чертежи
Технические требования

Может ли Айсен производить тяжелые медные конструкции?

Да. Aisen поддерживает производство тяжелой меди толщиной до 6 унций для применений, требующих более высоких токов и улучшенных тепловых характеристик.

Запросить индивидуальное решение

Shenzhen Aisen Electronics Co., Ltd. предоставляет решения для производства печатных плат серводвигателей и сборки печатных плат для промышленной автоматизации, робототехники, оборудования с ЧПУ и прецизионных систем управления движением.

Благодаря передовым производственным возможностям, профессиональной инженерной поддержке и строгому управлению качеством Aisen помогает клиентам по всему миру разрабатывать надежные электронные решения от прототипа до массового производства.

Свяжитесь с Aisen сегодня, чтобы обсудить требования вашего проекта.
