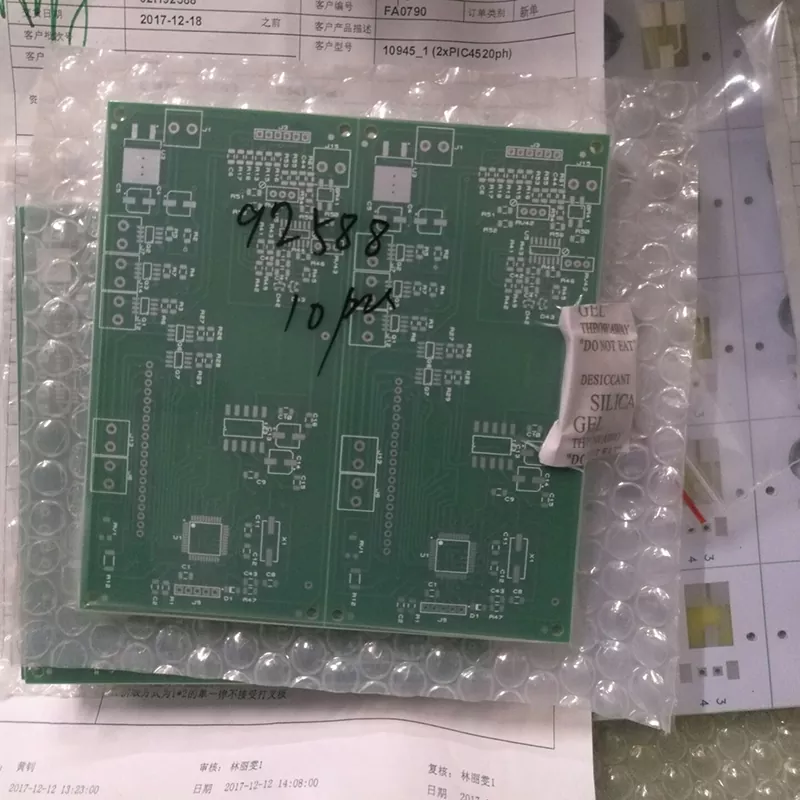

Плата электроизмерительных приборов

Электроизмерительные приборы часто обрабатывают слабые аналоговые сигналы, где даже незначительные помехи могут повлиять на конечную точность показаний. По сравнению с обычными электронными продуктами измерительное оборудование требует конструкции печатной платы, обеспечивающей лучший контроль шума, стабильную передачу сигнала и стабильные электрические характеристики.

Наши печатные платы разработаны с оптимизированной маршрутизацией трасс, правильными конструкциями заземления и технологией контролируемого импеданса для уменьшения искажений сигнала, вызванных электромагнитными помехами (EMI). Это особенно важно для таких приборов, как осциллографы, цифровые мультиметры и анализаторы мощности, где точность измерений сильно зависит от стабильности схем обработки сигналов.

Термическая стабильность для длительной эксплуатации прибора

Многие электроизмерительные устройства непрерывно работают в лабораториях, на производственных линиях или в испытательных средах. Во время длительной эксплуатации изменение температуры может повлиять на электрические характеристики печатной платы электроизмерительных приборов и производительность компонентов.

За счет выбора подходящих материалов подложки и оптимизации распределения меди наши решения для печатных плат помогают улучшить термическую стабильность и поддерживать стабильные результаты измерений в различных условиях эксплуатации.

Решения для многослойных печатных плат для сложных измерительных систем

Маршрутизация высокой плотности для современных измерительных устройств

Современные измерительные приборы объединяют в меньших корпусах больше функций, включая сбор сигналов, обработку данных, модули связи и схемы управления питанием. Для этого требуются печатные платы с более высокой плотностью разводки и лучшей изоляцией цепей.

Наши многослойные структуры печатных плат поддерживают до 32 слоев, что позволяет инженерам отделять чувствительные аналоговые схемы от цифровых и силовых частей. Такой подход к проектированию снижает помехи между различными функциональными модулями и повышает общую надежность прибора.

Гибкие структуры печатных плат для различных требований к продукции

Различные измерительные продукты имеют разные требования к печатной плате. Портативные тестеры ориентированы на компактные размеры и легкую конструкцию, в то время как лабораторные приборы требуют более высокой стабильности сигнала и более сложной интеграции схем.

Мы предоставляем индивидуальные структуры печатных плат в зависимости от требований применения, включая конфигурацию слоев, толщину платы, вес меди и выбор материала.

Возможности точного производства

Точность производства, обеспечивающая надежность измерений

Для измерительного оборудования точность изготовления печатных плат напрямую влияет на производительность продукта. Небольшие отклонения в ширине линии, выравнивании слоев или контроле импеданса могут повлиять на качество передачи сигнала.

Наши производственные возможности включают в себя:

Эти возможности позволяют нам поддерживать как стандартные электронные измерительные приборы, так и высокоточные промышленные приборы.

Выбор материала для печатных плат электроизмерительных приборов

Выбор материалов печатных плат в зависимости от условий применения

Материал подложки играет важную роль в электрической стабильности, термостойкости и качестве сигнала. Для общего измерительного оборудования материалы FR-4 обеспечивают сбалансированное решение между стоимостью и надежностью.

Для применений, требующих более высокой термической стойкости или улучшенных характеристик сигнала, в зависимости от условий эксплуатации можно выбрать материалы с высоким Tg или специализированные высокочастотные ламинаты.

Выбор материала оценивается на основе рабочей температуры, характеристик сигнала, ожидаемого срока службы продукта и условий применения.

Контроль качества при производстве печатных плат

Управление процессом от сырья до готовой печатной платы

Надежное измерительное оборудование требует постоянного качества печатных плат для каждой производственной партии. Наш процесс управления качеством включает проверку материалов, мониторинг производства и окончательные электрические испытания.

Перед производством поступающие материалы проверяются для проверки технических характеристик и электрических свойств. Во время производства проверка AOI и мониторинг процесса помогают выявить потенциальные дефекты на ранней стадии.

Перед отправкой готовые печатные платы проходят электрические испытания и визуальный осмотр, чтобы убедиться в их соответствии требованиям заказчика.

Применение печатных плат электроизмерительных приборов

Лабораторное испытательное оборудование

Наши печатные платы используются в лабораторных приборах, включая осциллографы, генераторы сигналов и оборудование для анализа мощности.

Эти приложения требуют превосходной целостности сигнала, стабильных электрических характеристик и надежной работы, поскольку точность измерений напрямую влияет на результаты испытаний.

Портативные измерительные устройства

Портативные приборы требуют компактной конструкции печатной платы при сохранении электрических характеристик.

Наши решения для печатных плат поддерживают облегченные конструкции портативных устройств, таких как цифровые мультиметры и электронные тестеры, помогая производителям создавать изделия меньшего размера без ущерба для надежности.

Системы промышленного мониторинга

Промышленное измерительное оборудование часто работает в непрерывных рабочих условиях и требует сильной адаптации к окружающей среде.

Наши печатные платы поддерживают такие приложения, как системы мониторинга энергопотребления, промышленные анализаторы и оборудование для тестирования качества электроэнергии, где долговременная стабильность имеет решающее значение.

Инженерная поддержка разработки печатных плат

Поддержка разработки продукта от прототипа до массового производства

Производительность печатной платы тесно связана с проектными решениями на ранней стадии. Наша команда инженеров работает с клиентами во время разработки продукта, чтобы проверить структуру печатных плат, оптимизировать технологичность и снизить потенциальные производственные риски.

Посредством анализа DFM, проверки прототипа и поддержки производства мы помогаем клиентам повысить эффективность разработки и добиться более плавного перехода от прототипа к серийному производству.

Часто задаваемые вопросы

Какой тип печатной платы подходит для электроизмерительных приборов?

Для электроизмерительных приборов обычно требуются печатные платы со стабильными электрическими характеристиками, хорошей помехоустойчивостью и возможностью точной передачи сигнала. Подходящая структура печатной платы зависит от типа прибора, сложности схемы и требований к точности измерений.

Можете ли вы производить печатные платы для высокоточного лабораторного оборудования?

Да. Мы предоставляем решения по производству многослойных печатных плат для лабораторного и промышленного измерительного оборудования, требующего высокой стабильности сигнала и надежной долгосрочной работы.

Как вы обеспечиваете качество печатных плат для измерительных приложений?

Качество контролируется посредством проверки материалов, мониторинга производства, проверки AOI и окончательных электрических испытаний, чтобы гарантировать соответствие каждой печатной платы требованиям к производительности и надежности.
