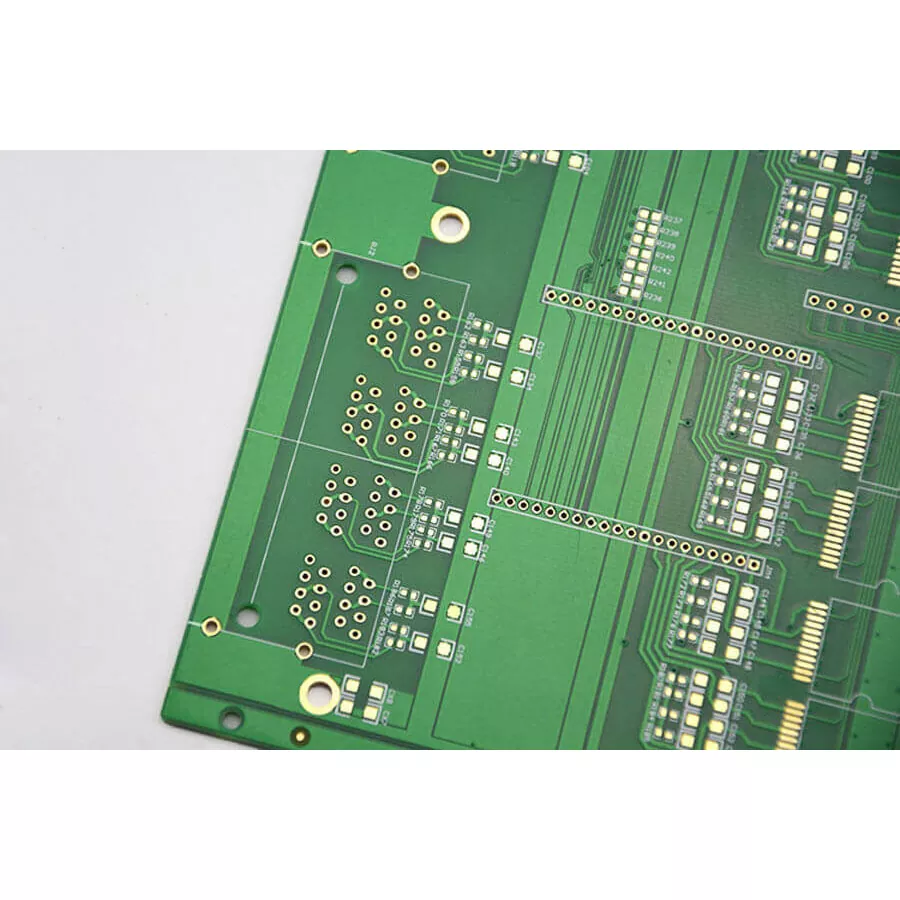

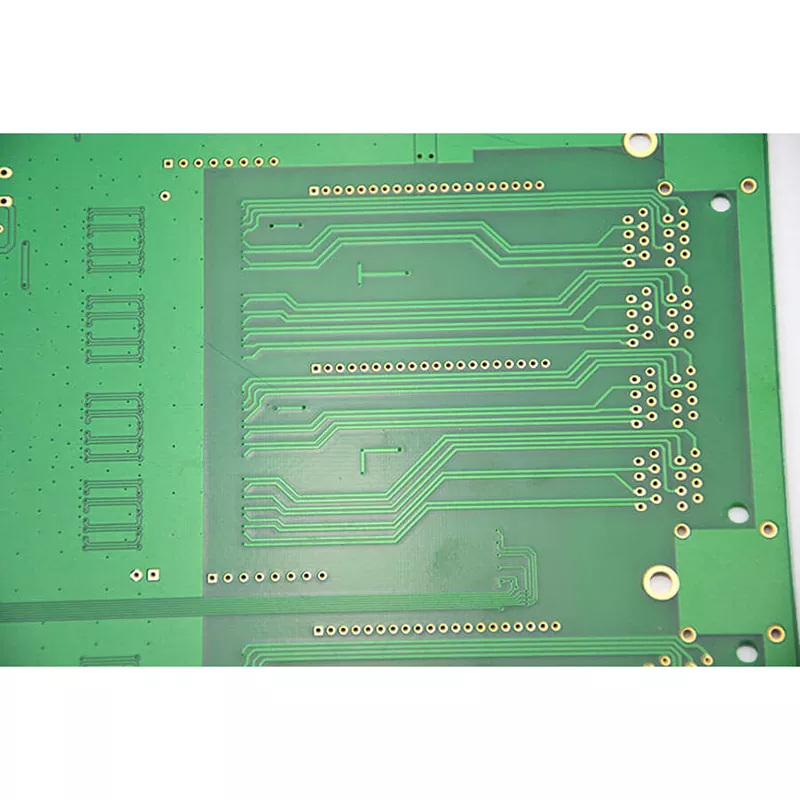

Плата оборудования для электростимуляции мышц

Оборудование для электростимуляции мышц требует точного контроля выходных импульсов, уровней тока и переключения каналов. Печатная плата внутри устройства EMS соединяет микроконтроллер, драйвер стимуляции, схему управления питанием и систему управления пользователем. Любая нестабильность в конструкции схемы может повлиять на точность импульсов и стабильность работы устройства.

Aisen Electronics Co., Ltd. производит печатные платы оборудования для электрической стимуляции мышц для реабилитационных устройств, продуктов для восстановления после фитнеса и портативного оборудования для стимуляции. Наше производство печатных плат ориентировано на стабильную маршрутизацию сигналов, контролируемые пути тока, компактную компоновку схем и согласованность производства для долгосрочной эксплуатации устройств.

Требования к проектированию печатных плат для оборудования EMS

В отличие от обычных плат управления, печатные платы EMS должны обрабатывать как цифровые сигналы управления, так и выходные схемы стимуляции на одной плате. Компоновка должна отделять чувствительные сигналы управления от силовых секций, чтобы уменьшить помехи.

При разработке печатной платы следует учитывать следующие ключевые факторы:

• Проектирование токовых путей для выходных цепей стимуляции
• Заземляющая конструкция для снижения электрических помех
• Размещение компонентов для стабильной передачи сигнала
• Конструкция защиты силовых цепей и цепей управления

Эти факторы напрямую влияют на точность стимуляции и стабильность работы продукта.

Проектирование управляемых схем для систем импульсного вывода

Основная функция устройства EMS — генерация контролируемых электрических импульсов. Печатная плата должна поддерживать стабильные соединения между микросхемой управления, схемой драйвера и выходным интерфейсом.

Aisen Electronics поддерживает структуры печатных плат с:

Эти возможности поддерживают компактные конструкции EMS с несколькими каналами управления и встроенными электронными функциями.

Структура печатной платы для портативных устройств EMS

Многие продукты EMS разработаны как портативные или носимые устройства. Ограниченное внутреннее пространство требует более высокой плотности схемы без ущерба для надежности сборки.

Для компактного оборудования EMS компания Aisen Electronics предлагает:

• Многослойные структуры печатных плат для интегральных схем
• Технология HDI для небольших компоновок компонентов
• Точная трассировка для проектов с высокой плотностью размещения
• Гибкие варианты печатных плат для сборок с ограниченным пространством

Эти производственные возможности позволяют разработчикам интегрировать управление стимуляцией, схемы зарядки, дисплеи и беспроводные модули в корпуса продукта меньшего размера.

Контроль производственного процесса

Оборудование для электростимуляции мышц Производство печатных плат требует стабильной точности изготовления, поскольку изменения в схеме могут влиять на производительность продукта.

Наш производственный процесс включает в себя:

Проверка материалов
→ Формирование схемы внутреннего слоя
→ Выравнивание слоев и ламинирование
→ Прецизионное сверление
→ Меднение
→ Формирование схемы схемы
→ Обработка поверхности
→ Проверка АОИ
→ Электрические испытания

Для многослойных плат тщательно контролируются расположение слоев и толщина меди, чтобы обеспечить надежность соединения между внутренними цепями.

Материалы и обработка поверхности

К различным продуктам EMS предъявляются разные требования в зависимости от операционной среды и методов сборки.

Подходящая обработка поверхности выбирается в зависимости от типа компонента, процесса пайки и ожидаемого срока службы продукта.

Производство печатных плат для продуктов EMS

Aisen Electronics также предоставляет услуги по сборке печатных плат производителям оборудования EMS.

Возможности сборки включают в себя:

• Размещение компонентов SMT
• Сборка микроконтроллера
• Сборка схемы управления питанием
• Функциональное тестирование
• Поддержка серийного производства

Компоненты от небольших корпусов, таких как микросхемы 01005, до более крупных корпусов ИС могут обрабатываться в соответствии с требованиями к продукту.

Проверка качества во время производства

В приложениях EMS дефекты печатной платы могут повлиять на точность управления устройством. Чтобы снизить производственные риски, каждая партия проходит определенные процедуры проверки.

Производственные записи ведутся для каждой партии для обеспечения отслеживания качества.

Приложения

Платы EMS PCB используются в:

Плата EMS против платы общего управления

Часто задаваемые вопросы

Какая структура слоев печатной платы обычно используется в оборудовании EMS?

В большинстве продуктов EMS используются печатные платы с числом от 2 до 8 слоев. Более сложные устройства с несколькими каналами или модулями связи могут потребовать многоуровневых структур.

Почему оборудование EMS требует контроля импеданса?

Контроль импеданса помогает поддерживать согласованность сигнала в чувствительных цепях управления и уменьшает помехи между различными участками схемы.

Можете ли вы изготовить печатные платы EMS небольшого размера?

Да. Aisen Electronics поддерживает производство HDI и точную маршрутизацию для компактных устройств EMS.

Вы предоставляете сборку EMS PCBA?

Да. Мы обеспечиваем изготовление печатных плат, сборку компонентов, тестирование и поддержку производства.

Какая информация необходима для производства печатных плат EMS?

Клиенты обычно предоставляют файлы Gerber, спецификацию, спецификации печатных плат, требования к сборке и объем производства.

Связаться с Айсен Электроникс

Aisen Electronics Co., Ltd. предоставляет услуги по производству и сборке печатных плат для производителей оборудования EMS.

Имея опыт в производстве многослойных печатных плат, производстве HDI и электронной сборке, мы помогаем клиентам разрабатывать устройства для реабилитации, товары для фитнеса и портативное оборудование для стимуляции.
