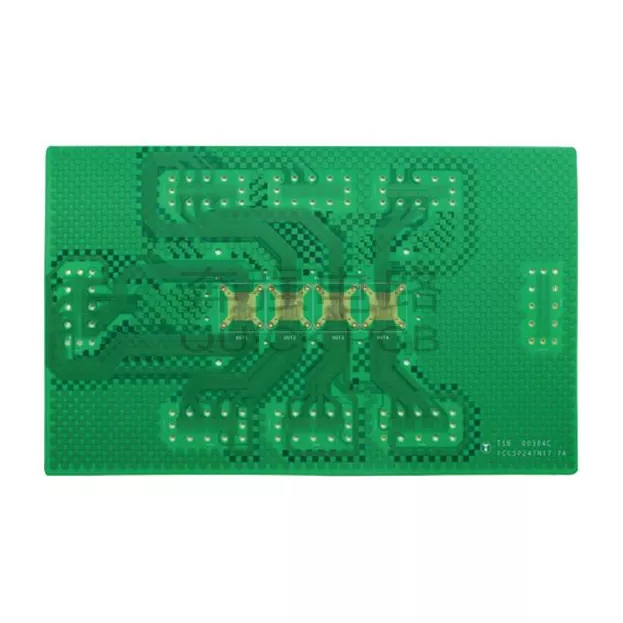

Полупроводниковая упаковка печатной платы

Добро пожаловать в компанию Shenzhen Aisen Electronics Co., Ltd. — вашего надежного партнера в производстве передовых печатных плат. Наш современный офис специализируется на передаче высококачественных Полупроводниковая упаковка печатной платы механизмы, отвечающие требованиям современных гаджетов. Нужны ли вам однослойные листы или сложные 32-слойные планы, мы сочетаем точное проектирование с надежными формами изготовления, чтобы сделать вашу электронику достижения в жизни. Наше мастерство распространяется на автомобили, потребительские гаджеты, механическое управление и контрольное обеспечение. приложения.

Что такое печатные платы для процесса упаковки полупроводников?

Думайте о своем электронном гаджете как о современном изумлении. Предмет служит связующим звеном между всеми частями вместе. Эти специализированные схемы описывают основные соединения между полупроводниковыми чипами и внешними компонентами. мир.

Наши листы обрабатывают все: от основных указаний флажков до сложной контрольной транспортировки. Они поддерживают разные комплектации разновидности, включая BGA, QFN и прогрессивные разработки в области флип-чипов. Изготовление ручки требует исключительной точности, чтобы гарантировать прочные связи между бесконечно малыми компонентами.

Наши производственные возможности

Производство многослойных картонов

Наше многослойное изготовление требует комплексной 25-этапной подготовки. Все начинается с подхода к оценке ткани. и продвигается за счет обработки внутренних слоев, покрытия и сверления.

Ключевые шаги включают в себя:

· Прецизионное сверление с отверстиями диаметром минимум 0,2 мм.

· Усовершенствованное покрытие PTH для надежных соединений.

· Инспекция AOI на критических этапах

· Профессиональное нанесение паяльной маски

· Несколько вариантов обработки поверхности

Производство двусторонних плат

Для менее сложных задач наши двусторонние листы обеспечивают превосходное исполнение и более быстрое выполнение работ. оптимизированная 20-этапная подготовка поддерживает те же стандарты качества, сокращая при этом время генерации.

Технические характеристики

Конфигурации слоев

· Доступно от одного до 32 слоев

· Максимальный размер панели: 650 × 750 мм.

· Диапазон толщины доски: от 0,3 до 5,0 мм.

· Толщина меди: до 6 унций

Прецизионные функции

· Минимальная ширина линии: 0,076 мм (3 мил)

· Минимальный размер отверстия: 0,1 мм (микроотверстия)

· Допуск импеданса: ±8% (специальные возможности)

· Толщина медного отверстия: ≥25 мкм

Расширенные возможности

· Технология HDI: конфигурации 1+N+1 и 2+N+2

· Соотношение сторон: до 12:1.

· Поддержка BGA: диаметр до 0,22 мм.

· Расстояние между компонентами: всего 0,14 мм.

Услуги по сборке печатных плат

Помимо производства печатных плат, мы предлагаем комплексные решения по сборке. Наши возможности PCBA включают в себя:

Точность размещения компонентов

· Минимальный размер компонента: чип 01005 (специальные возможности).

· Максимальная высота компонента: 13 мм.

· Точность размещения: ±0,025 мм.

· Шаг BGA: до 0,38 мм.

Контроль качества

· Контроль толщины паяльной пасты: ±0,03 мм.

· Точность миграции компонентов: ≤0,10 мм.

· Минимальное расстояние: 0,25 мм между компонентами.

Промышленные приложения

Автомобильная электроника

Наш автомобильный уровеньПолупроводниковая упаковка печатной платы Решения отвечают строгим требованиям надежности. Мы производим доски для:

· Блоки управления двигателем

· Системы безопасности

· Управление питанием электромобиля

· Усовершенствованные системы помощи водителю

Бытовая электроника

Наши платы позволяют: от смартфонов до устройств «умного дома»:

· Интеграция компонентов высокой плотности

· Миниатюрные форм-факторы

· Повышенная целостность сигнала

· Экономически эффективное производство

Промышленные системы управления

Прочная конструкция для суровых условий, включая:

· Платы управления двигателем

· Сенсорные интерфейсы

· Коммуникационные модули

· Системы распределения электроэнергии

Применение источников питания

Специализированные решения для:

· Системы хранения энергии

· Солнечные инверторы

· Светодиодные драйверы

· Системы управления батареями

Гарантия качества

Мы соблюдаем строгие стандарты качества на протяжении всего производства:

Цели качества

· Выход продукта: ≥99,8%

· Своевременная доставка: ≥99%

· Удовлетворенность клиентов: ≥98%

· Уровень жалоб: ≤0,5%

Протоколы тестирования

Каждая плата проходит комплексное тестирование, включающее:

· Электрические испытания (ET)

· Автоматический оптический контроль (АОИ)

· Окончательный контроль качества (FQC)

· Исходящее обеспечение качества (OQC)

Срок поставки

Мы понимаем, что время выхода на рынок ограничено. Наш производственный график включает в себя:

Быстрые образцы

· Одно/двустороннее: 1–3 дня.

· 4-слойные платы: 3-4 дня

· Complex multilayer: 5-10 days

Объемы производства

· Стандартные доски: 7–16 дней

· Сложный дизайн: 16-20+ дней

· Срочные заказы: свяжитесь для ускоренного обслуживания.

Варианты обработки поверхности

Выбирайте из нескольких вариантов отделки:

· HASL (свинцовый и бессвинцовый)

· ENIG (никелевое иммерсионное золото)

· OSP (органический консервант для пайки)

· Иммерсионное серебро/олово

· Твердое золото для краевых разъемов

Почему стоит выбрать Akeson Circuit?

Наше стремление к совершенству выходит за рамки производства. Мы предоставляем:

· Техническая консультация по оптимизации дизайна

· Анализ DFM для предотвращения производственных проблем

· Гибкие объемы от прототипов до массового производства

· Полная документация для отслеживания

Полупроводниковая промышленность требует совершенства. Our advancedПолупроводниковая упаковка печатной платы Производственные возможности гарантируют, что ваша продукция будет соответствовать самым высоким стандартам. От первоначальной консультации по дизайну до окончательная доставка, мы ваш партнер в области электронных инноваций.

Готовы обсудить ваш следующий проект? Свяжитесь с нашей технической командой по адресуviolet@akesonpcb.com чтобы узнать, как наш опыт может воплотить ваши проекты в жизнь. Давайте построим будущее электроники вместе.
