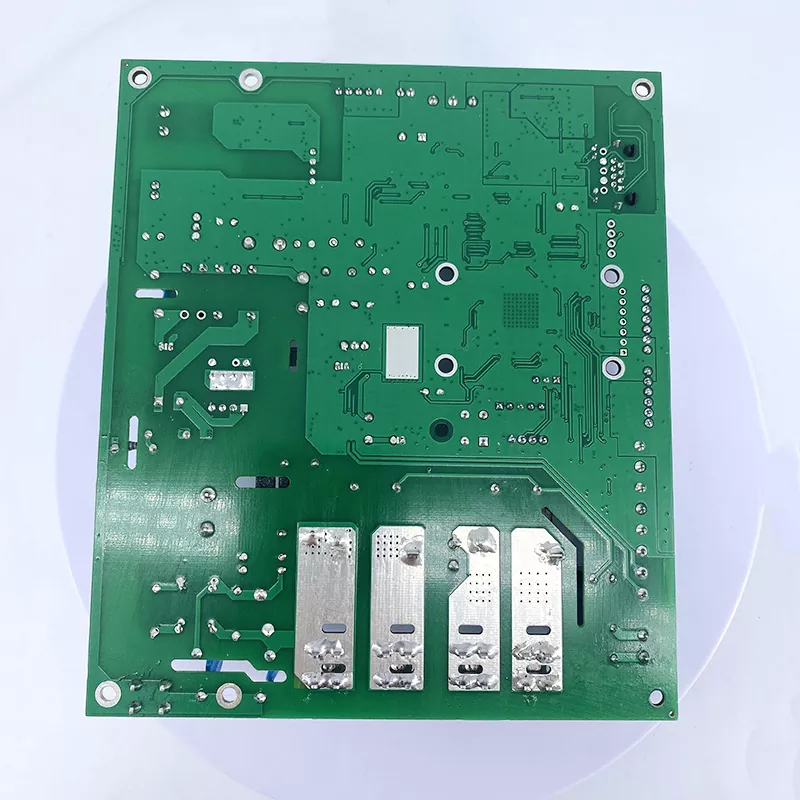

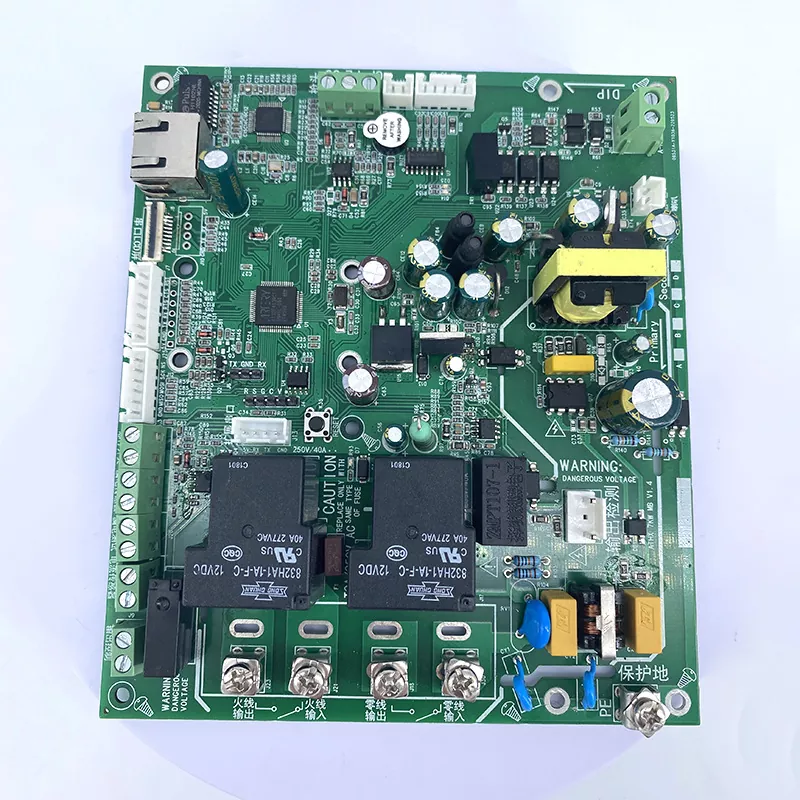

Плата управления зарядом аккумулятора

Плата управления зарядом батареи — это базовая схемная платформа, которая управляет входной мощностью, зарядным током, регулировкой напряжения и функциями защиты батареи в электронных устройствах. Aisen Electronics Co., Ltd. производит индивидуальные платы управления зарядкой аккумуляторов для таких применений, как системы хранения энергии, портативная электроника, автомобильная электроника и промышленное оборудование.

В отличие от стандартных плат управления, печатные платы для зарядки аккумуляторов требуют точного распределения питания, стабильных тепловых характеристик и строгих электрических испытаний, поскольку любое ненормальное напряжение или ток могут повлиять на безопасность и срок службы аккумулятора. Наш производственный процесс направлен на достижение стабильных электрических характеристик как при разработке прототипов, так и при серийном производстве.

Как работает плата управления зарядом аккумулятора

Плата управления зарядом аккумулятора работает как точка соединения между источником питания, контроллером зарядки, аккумулятором и компонентами защиты.

Во время зарядки плата получает питание от адаптера или источника питания. Микросхема зарядки контролирует напряжение и ток в зависимости от состояния батареи, а МОП-транзисторы и схемы защиты регулируют поток мощности и предотвращают такие проблемы, как перезарядка, перегрузка по току и короткие замыкания.

Для литиевых батарей особенно важен дизайн печатной платы. Сильноточные трассы требуют достаточной толщины меди, управления температурным режимом и оптимизации маршрутизации для уменьшения потерь мощности и накопления тепла. Сигнальные цепи для мониторинга батарей также требуют контролируемого импеданса и снижения шума для поддержания точности измерений.

Возможности производства плат управления зарядкой аккумуляторов

Aisen Electronics производит печатные платы управления зарядом аккумуляторов с конфигурациями от простых двусторонних конструкций до сложных многослойных структур.

Наши производственные возможности включают в себя:

• Количество слоев: 1-32 слоя
• Толщина доски: 0,3-5,0 мм
• Толщина меди: до 6 унций для сильноточных конструкций.
• Минимальная ширина линии и интервал: 3 мил.
• Допуск контролируемого импеданса: ±10%
• Максимальный размер панели: 650 мм × 750 мм.

При зарядке аккумуляторов толщина меди и тепловая конструкция напрямую влияют на эффективность зарядки. Технология печатных плат из тяжелой меди может поддерживать передачу более высокого тока, одновременно снижая повышение температуры в силовых частях.

Многослойные структуры печатных плат позволяют инженерам разделить слои питания, заземления и маршрутизацию сигналов, улучшая электромагнитную совместимость и уменьшая помехи между цепями управления зарядкой.

Ключевые соображения по проектированию печатных плат для приложений зарядки аккумуляторов

Проектирование сильноточных схем

Системы зарядки аккумуляторов часто используют постоянный ток во время циклов зарядки. Печатная плата должна поддерживать стабильную передачу тока без чрезмерного выделения тепла.

Aisen Electronics оптимизирует ширину силовых дорожек, толщину меди и переходные конструкции в соответствии с фактическими требованиями к току. Для зарядных устройств высокой мощности более толстые медные слои и усиленные тепловые пути помогают повысить долгосрочную надежность.

Управление температурным режимом

Компоненты зарядки, такие как МОП-транзисторы, зарядные микросхемы и регуляторы мощности, выделяют тепло во время работы.

Правильная конструкция печатной платы помогает отводить тепло от чувствительных компонентов через медные участки, тепловые отверстия и оптимизированное размещение компонентов. Это особенно важно для компактных устройств с батарейным питанием, где поток воздуха ограничен.

Интеграция схем защиты

Платы контроля заряда аккумулятора обычно включают в себя функции защиты, в том числе:

• Защита от перенапряжения
• Защита от перегрузки по току
• Защита от короткого замыкания
• Мониторинг температуры

Компоновка печатной платы должна обеспечивать быструю реакцию сигналов защиты, избегая при этом помех от сильноточных цепей.

Приложения

Системы хранения энергии

Печатные платы управления зарядкой аккумуляторов, используемые в оборудовании для хранения энергии, требуют стабильной работы при непрерывных циклах зарядки и разрядки. Тяжелая медная конструкция и надежные тепловые конструкции помогают поддерживать производительность при длительной эксплуатации.

Автомобильная электроника

Электромобилям и автомобильным аккумуляторным системам необходимы платы управления зарядкой, обладающие высокой надежностью и виброустойчивостью. При проектировании печатных плат основное внимание уделяется текущей емкости, точности сигнала и долговечности.

Портативные электронные устройства

Портативные продукты, такие как электростанции, интеллектуальные устройства и оборудование с батарейным питанием, требуют компактных цепей зарядки. Технология HDI PCB позволяет уменьшить размеры компоновки, сохраняя при этом электрические характеристики.

Промышленное оборудование

Промышленные аккумуляторные системы требуют последовательного управления зарядкой в ​​сложных условиях. Конструкция с контролируемым импедансом и строгие процессы проверки помогают обеспечить стабильную работу.

Услуги по сборке и тестированию печатных плат

Aisen Electronics предоставляет комплексные решения для печатных плат, от изготовления печатных плат до сборки компонентов.

Наши услуги включают в себя поиск компонентов, сборку SMT, сквозную обработку и функциональное тестирование.

Перед отправкой печатные платы управления зарядом аккумуляторов проходят электрическую проверку, проверку AOI и окончательную проверку качества для подтверждения работоспособности схемы и надежности сборки.

Процедуры тестирования могут быть адаптированы в соответствии с требованиями заказчика, включая:

• Проверка целостности электрической цепи
• Испытание летающего зонда
• Функциональное тестирование
• Проверка внешнего вида
• Проверка надежности

Варианты обработки поверхности печатной платы управления зарядкой

Различные приложения для зарядки аккумуляторов требуют различной обработки поверхности.

Обработка ENIG подходит для компонентов с мелким шагом и печатных плат с высокой плотностью благодаря характеристикам плоской поверхности. OSP представляет собой экономичный вариант для стандартных применений, а отделка твердым золотом обеспечивает повышенную долговечность разъемов, требующих частого контакта.

Почему стоит выбрать Aisen Electronics для производства печатных плат управления зарядом аккумулятора

Производство печатных плат для зарядки аккумуляторов требует большего, чем просто изготовление стандартных схем. Это требует понимания требований к управлению питанием, терморегулированию и схемам защиты.

Aisen Electronics Co., Ltd. объединяет опыт производства печатных плат с инженерной поддержкой, чтобы помочь клиентам оптимизировать структуру платы, выбор материалов и производственные процессы.

От проверки прототипа до массового производства мы предоставляем индивидуальные решения, основанные на реальных электрических требованиях, вместо того, чтобы применять одну и ту же структуру печатной платы для каждого проекта.

Часто задаваемые вопросы

В чем разница между платой управления зарядом аккумулятора и стандартной платой?

Плата управления зарядом аккумулятора выполняет функции преобразования энергии, регулирования зарядки и защиты аккумулятора. По сравнению со стандартными платами управления, он требует более высокой допустимой силы тока, лучшего управления температурным режимом и более строгого контроля электрических характеристик.

Какая толщина меди рекомендуется для сильноточной платы зарядки?

Требуемая толщина меди зависит от зарядного тока, ширины дорожки и температурных условий. Печатные платы из тяжелой меди обычно используются в приложениях с более высокой мощностью для снижения сопротивления и выделения тепла.

Можете ли вы изготовить индивидуальные печатные платы для зарядки аккумуляторов?

Да. Aisen Electronics поддерживает индивидуальные конструкции печатных плат на основе требований заказчика, включая структуру слоев, выбор материала, толщину меди и требования к сборке.

Предоставляете ли вы услуги по сборке печатных плат?

Да. Мы предоставляем полный спектр услуг по производству печатных плат, включая поиск компонентов, сборку SMT, проверку и тестирование.

Какие испытания проводятся перед отправкой?

Перед доставкой каждая печатная плата может быть проверена с помощью электрического осмотра, проверки AOI и функциональных испытаний в соответствии с требованиями заказчика.

Связаться с Айсен Электроникс

Если вам нужны индивидуальные решения для печатных плат управления зарядом батареи для вашего зарядного оборудования или системы управления батареями, свяжитесь с Aisen Electronics Co., Ltd. для получения технической поддержки и оценки производства.
