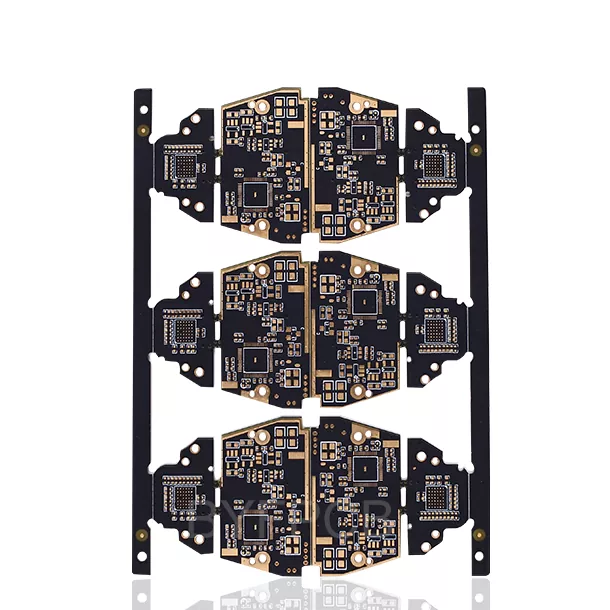

Печатная плата кардиомонитора

Aisen Electronics Co., Ltd. производит медицинские печатные платы, предназначенные для мониторинга сердечной деятельности, уделяя особое внимание целостности сигнала, контролю шума, компактной структуре схем и стабильному качеству продукции. Наши решения для печатных плат помогают производителям медицинского оборудования разрабатывать портативные устройства ЭКГ, прикроватные мониторы и продукты для дистанционного здравоохранения.

Особенности проектирования печатных плат для устройств мониторинга сердца

Проектирование малошумящей схемы для сбора сигналов ЭКГ

Устройства ЭКГ собирают электрические сигналы, генерируемые сердцем человека, которые обычно очень малы и чувствительны к внешним помехам. Компоновка печатной платы напрямую влияет на точность формы сигнала и стабильность измерений.

В приложениях для мониторинга сердца наши инженеры уделяют особое внимание отделению аналоговых цепей сбора данных от областей цифровой обработки, оптимизации структур заземления и снижению нежелательной шумовой связи между различными функциональными модулями. Эти конструктивные соображения помогают обеспечить более четкую передачу сигнала ЭКГ во время долгосрочного мониторинга.

Многослойная структура печатной платы для компактной медицинской электроники

Современные кардиомониторы сочетают в себе множество функций, включая сбор сигналов, обработку данных, беспроводную связь и управление питанием в ограниченном пространстве. Многослойные структуры печатных плат позволяют инженерам эффективно компоновать различные схемы, сохраняя при этом электрические характеристики.

Aisen Electronics поддерживает производство многослойных печатных плат от 2 до 32 слоев с возможностями, включая минимальную ширину линий и расстояние до 3 мил, микропереходы до 0,1 мм и производство с контролируемым импедансом с допуском ± 8%. Эти возможности поддерживают компактные медицинские устройства, требующие схемы с высокой плотностью размещения.

Материалы и обработка поверхности печатной платы кардиомонитора

Выбор материала в зависимости от требований к устройству

Материалы ПХД, используемые в оборудовании для кардиомониторинга, требуют стабильных диэлектрических свойств и долгосрочной надежности. В зависимости от конструкции продукта инженеры могут выбирать различные материалы в зависимости от частоты сигнала, тепловых требований и механических ограничений.

Материалы с высоким Tg FR-4 обычно используются для стандартного оборудования для мониторинга ЭКГ, тогда как материалы с низкими потерями можно рассматривать для устройств, интегрирующих модули беспроводной связи. Правильный выбор материала помогает поддерживать стабильные электрические характеристики на протяжении всего жизненного цикла продукта.

Обработка поверхности медицинской электроники

Качество поверхности влияет на качество пайки, стабильность соединения компонентов и долгосрочную надежность.

Aisen Electronics предлагает варианты обработки поверхности, включая ENIG, OSP и иммерсионное серебро. ENIG широко используется в медицинской электронной технике, поскольку он обеспечивает хорошую паяемость и стабильные характеристики контакта для прецизионных компонентов.

Процесс производства печатной платы кардиомонитора

Изготовление печатных плат и контроль сборки

Производство медицинских печатных плат требует строгого контроля процесса от подготовки сырья до окончательной проверки. В ходе производства каждая печатная плата проходит несколько этапов производства, включая создание изображений, ламинирование, сверление, меднение, обработку поверхности и электрические испытания.

Для клиентов, которым требуются готовые сборки, Aisen Electronics также предоставляет услуги PCBA, включая сборку SMT, поиск компонентов, проверку пайки и функциональное тестирование. Это позволяет производителям медицинского оборудования управлять разработкой прототипов и серийным производством через одного производственного партнера.

Контроль качества печатных плат медицинского мониторинга

Электрические испытания и отслеживание производства

Оборудование для мониторинга сердца требует стабильной работы печатной платы, поскольку сбои в цепи могут повлиять на работу устройства. Перед отправкой каждая печатная плата проверяется с помощью электрических испытаний, проверки AOI и процедур проверки производства.

Aisen Electronics ведет производственные записи, содержащие информацию о материалах, производственных параметрах и результатах проверок. Эти записи поддерживают производителей медицинского оборудования, которым необходимы стабильные поставки и отслеживание производства.

Применение печатной платы сердечного монитора

Печатные платы кардиомониторов используются в различных системах медицинского мониторинга, включая портативные мониторы ЭКГ, носимые устройства кардиомониторинга, прикроватные мониторы пациентов и удаленное медицинское оборудование.

Для разных приложений требуются разные структуры печатных плат. Носимые устройства обычно ориентированы на компактный размер и низкое энергопотребление, в то время как оборудование для мониторинга в больницах уделяет больше внимания стабильности сигнала и возможности непрерывной работы.

Почему производители медицинского оборудования работают с Aisen Electronics Co., Ltd.

Производство медицинских печатных плат требует понимания как электронных характеристик, так и требований применения. Aisen Electronics Co., Ltd. работает с клиентами на этапах проверки конструкции печатной платы, подготовки производства и производства, чтобы улучшить технологичность и поддерживать стабильное качество.

Наши производственные возможности включают изготовление многослойных печатных плат, производство схем высокой плотности, сборку печатных плат и поддержку испытаний медицинской электронной техники.

Часто задаваемые вопросы о печатной плате кардиомонитора

Какой тип печатной платы обычно используется в устройствах для мониторинга сердца?

В большинстве устройств для мониторинга сердца используются многослойные жесткие или жестко-гибкие печатные платы. Выбор зависит от размера устройства, сложности схемы и требований приложения.

Почему для оборудования ЭКГ требуется особая конструкция печатной платы?

Сигналы ЭКГ представляют собой низковольтные биологические сигналы, на которые легко могут повлиять электромагнитные помехи. Правильная разводка печатной платы помогает снизить шум и повысить точность сигнала.

Может ли Aisen Electronics поддерживать прототипное и массовое производство?

Да. Aisen Electronics обеспечивает поддержку производства печатных плат от прототипов до серийного производства, помогая клиентам продвигать продукцию от разработки до рынка.

Какие методы тестирования используются при производстве медицинских печатных плат?

Общие проверки включают электрические испытания, проверку AOI, проверку качества пайки и проверку производственного процесса для обеспечения согласованности печатных плат.

Свяжитесь с компанией Aisen Electronics Co., Ltd.

Разработка устройства для мониторинга сердечной деятельности требует поддержки производства печатной платы, соответствующей вашему электрическому проекту, размеру продукта и производственным требованиям.

Aisen Electronics Co., Ltd. предоставляет услуги по изготовлению и сборке печатных плат для мониторов ЭКГ, носимых медицинских устройств и медицинских электронных систем. Наша команда инженеров может помочь с анализом конструкции печатной платы, выбором материалов, оценкой производства и планированием производства.

Для получения спецификаций печатных плат, требований к прототипам или проектов серийного производства свяжитесь с нашей командой, чтобы обсудить потребности вашего приложения.
