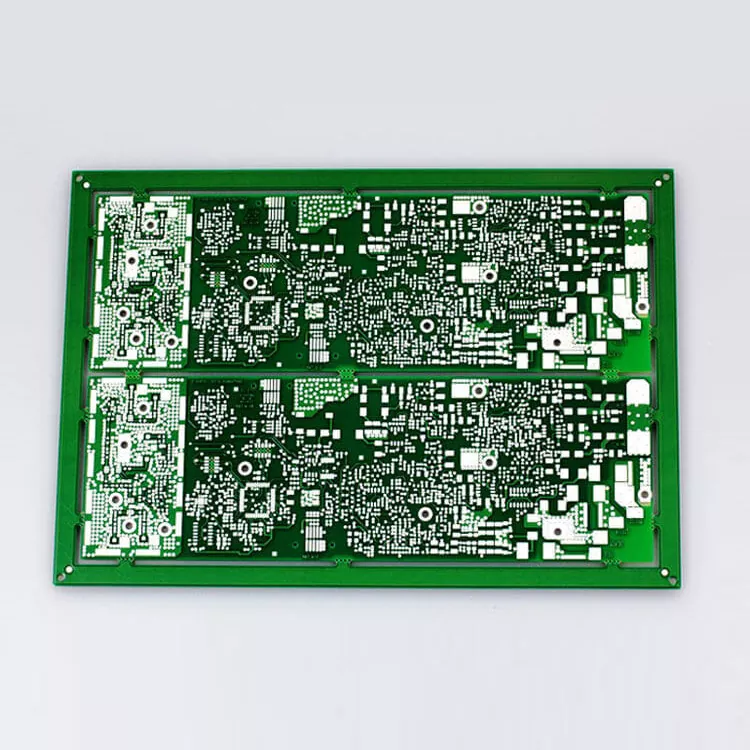

Печатная плата кардиостимуляторов сердца

Кардиостимуляторы являются одними из самых требовательных медицинских электронных изделий, поскольку имплантируемое устройство должно надежно работать внутри человеческого тела в течение многих лет. Печатная плата внутри кардиостимулятора управляет связью между микроконтроллером, сенсорными цепями, блоком управления питанием и модулем вывода стимуляции.

В отличие от традиционной медицинской электроники, конструкции печатных плат кардиостимуляторов должны обеспечивать баланс между миниатюризацией, электрической стабильностью и долгосрочной надежностью. Ограниченное пространство для установки требует структур с высокой степенью интеграции, а чувствительные сердечные сигналы требуют тщательного контроля шума и помех.

Aisen Electronics Co., Ltd. предоставляет индивидуальные решения для производства печатных плат для разработчиков кардиологических устройств, поддерживая сложные конструкции схем, требующие точного контроля производства и стабильных электрических характеристик.

Рекомендации по проектированию печатной платы для долгосрочной эксплуатации кардиологического устройства

Поддержка электронных систем с низким энергопотреблением

Имплантируемые сердечные устройства работают с ограниченной емкостью батареи, поэтому управление питанием является одним из наиболее важных вопросов при проектировании.

Печатная плата кардиостимуляторов должна поддерживать эффективное распределение мощности между аккумуляторной системой, цепями управления, сенсорными модулями и компонентами стимуляции. Правильная конструкция слоев и оптимизация схемы помогают снизить ненужные потери мощности, сохраняя при этом стабильную работу устройства.

Aisen Electronics работает с клиентами, чтобы оценить структуры печатных плат в соответствии с требованиями к питанию, интеграцией компонентов и ограничениями по размеру устройства.

Поддержание точности обнаружения сердечного сигнала

Кардиостимуляторы полагаются на чувствительные сенсорные схемы, которые контролируют сердечную деятельность и определяют, когда требуется стимуляция. На эти низкоуровневые сигналы могут легко повлиять электрические помехи из других участков схемы.

Компоновка печатной платы играет важную роль в отделении чувствительных сенсорных путей от цепей питания и стимуляции. Благодаря подходящей конструкции стека, методам заземления и контролю импеданса производительность печатной платы может быть улучшена для приложений, требующих точной обработки сигналов.

Поддержка миниатюрных имплантируемых конструкций

Ограниченность пространства является серьезной проблемой в области имплантируемой медицинской электроники. Производителям кардиостимуляторов нужны компактные печатные платы, которые объединяют больше функций без увеличения размера устройства.

Технологии печатных плат высокой плотности позволяют инженерам добиться более точной трассировки, уменьшения переходных структур и повышения эффективности размещения компонентов. Aisen Electronics поддерживает производство HDI и многослойных печатных плат для компактной медицинской электроники.

Производство печатных плат высокой плотности для кардиостимуляторов

Печатные платы кардиостимуляторов часто требуют сложной разводки, поскольку на очень небольшой площади должно работать несколько функциональных схем.

Aisen Electronics обеспечивает изготовление многослойных печатных плат с поддержкой проектов высокой плотности. Производственный процесс направлен на поддержание постоянного выравнивания слоев, надежных медных соединений и стабильных электрических характеристик во время производства.

Типичные производственные возможности включают в себя:

Окончательная структура печатной платы определяется в зависимости от сложности схемы, требований к компонентам и целей проектирования устройства.

Требования к надежности при производстве имплантируемых медицинских печатных плат

Печатная плата кардиостимулятора должна сохранять стабильную работу на протяжении всего срока службы медицинского изделия. Поэтому стабильность производства имеет решающее значение, поскольку небольшие изменения в производстве печатных плат могут повлиять на электрические соединения и долгосрочную надежность.

Aisen Electronics контролирует важные производственные процессы, включая проверку материалов, изготовление внутреннего слоя, ламинирование, сверление, меднение, обработку паяльной маски и отделку поверхности.

Перед отправкой готовые платы проходят такие процедуры проверки, как проверка AOI, электрические испытания и окончательная проверка качества, чтобы убедиться, что они соответствуют спецификациям заказчика.

Выбор обработки поверхности

Выбор обработки поверхности влияет на качество пайки, стабильность соединения компонентов и условия длительного хранения.

Для печатных плат с электрокардиостимуляторами компания Aisen Electronics предлагает различные варианты отделки поверхности в соответствии с требованиями дизайна. ENIG обычно выбирают для сборки компонентов с мелким шагом, поскольку он обеспечивает плоскую поверхность, подходящую для точной пайки. В зависимости от требований сборки и условий применения можно рассмотреть возможность использования других видов отделки, таких как OSP и иммерсионное серебро.

Соответствующая обработка поверхности выбирается на основе структуры печатной платы, типа компонента и ожидаемых требований к продукту.

Поддержка производства PCBA для кардиоэлектроники

Производителям кардиостимуляторов требуется не только изготовление печатных плат, но и последовательные процессы сборки. Точность размещения компонентов и качество пайки напрямую влияют на работоспособность конечной электронной сборки.

Aisen Electronics предоставляет услуги по сборке печатных плат, включая сборку SMT, сквозную обработку, поддержку в выборе компонентов и производственное тестирование.

Наши возможности сборки поддерживают компактные электронные конструкции с компонентами высокой плотности, помогая клиентам перейти от прототипов печатных плат к стабильному производству.

Инженерная поддержка

Разработка имплантируемой медицинской электроники требует тщательной оценки перед массовым производством. При проектировании печатных плат необходимо учитывать электрические характеристики, технологичность, доступность компонентов и ограничения сборки.

Aisen Electronics предоставляет инженерную поддержку, включая проверку DFM, анализ структуры печатных плат, оценку маршрутизации и руководство по подготовке производства.

Раннее инженерное общение помогает выявить возможные производственные проблемы и облегчает переход от проектирования прототипа к серийному производству.

Приложения

Aisen Electronics обеспечивает поддержку производства печатных плат для электронных систем, используемых в:

• Имплантируемые кардиостимуляторы
• Устройства кардиомониторинга
• Имплантируемая кардиоэлектроника
• Портативное кардиологическое оборудование
• Медицинские сенсорные системы

Для различных кардиологических приложений требуются разные структуры печатных плат в зависимости от размера устройства, требований к питанию, чувствительности сигнала и операционной среды.

Часто задаваемые вопросы

Что отличает печатные платы кардиостимуляторов от стандартных медицинских печатных плат?

Печатные платы кардиостимуляторов требуют долгосрочной эксплуатационной стабильности, компактной конструкции, малой мощности и точной обработки сигналов, поскольку они используются в имплантируемых сердечных устройствах.

Какая технология печатных плат подходит для имплантируемых сердечных устройств?

Технологии многослойных печатных плат и HDI широко используются, поскольку они позволяют интегрировать больше функций схемы в меньшее пространство, сохраняя при этом надежные электрические соединения.

Может ли Aisen Electronics производить индивидуальные печатные платы для кардиостимуляторов?

Да. Aisen Electronics обеспечивает изготовление печатных плат по индивидуальному заказу на основе файлов дизайна заказчика, технических спецификаций и требований к сборке.

Предоставляет ли Aisen Electronics печатную плату для кардиостимуляторов?

Да. Мы поддерживаем сборку SMT, сборку сквозных отверстий, поиск компонентов и услуги по тестированию индивидуальных электронных продуктов.

Как Aisen Electronics контролирует надежность печатных плат?

Надежность печатной платы контролируется посредством проверки материалов, мониторинга процесса, проверки AOI, электрических испытаний и окончательной проверки во время производства.
