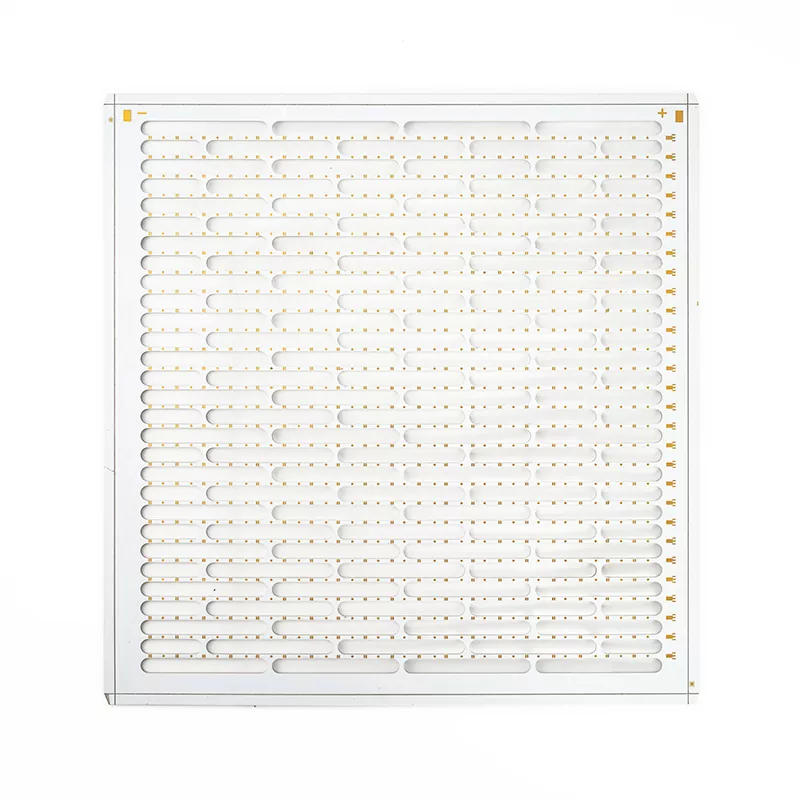

Плата светодиодного освещения системы освещения

Системы светодиодного освещения требуют большего, чем простое подключение цепей. Печатная плата напрямую влияет на постоянство яркости, рассеивание тепла, энергоэффективность и срок службы продукта. Aisen Electronics Co., Ltd. разрабатывает решения для печатных плат со светодиодным освещением для приложений, где электрическая стабильность и термоконтроль имеют решающее значение.

От мощного наружного освещения до компактных электронных индикаторов — конструкции печатных плат нашей системы освещения для светодиодного освещения оптимизированы в соответствии с текущей нагрузкой, рабочей температурой, расположением компонентов и условиями установки.

Инженерные соображения при проектировании печатной платы светодиодного освещения

Управление температурным режимом для мощных светодиодов

Тепло является одним из основных факторов, влияющих на срок службы светодиодов. Когда светодиоды работают при высоком токе, чрезмерное накопление тепла может ускорить ухудшение светового потока и снизить надежность компонентов.

Aisen Electronics фокусируется на структурах печатных плат, которые повышают эффективность теплопередачи за счет правильного распределения меди, теплового дизайна и подходящего выбора материалов.

Для приложений, требующих более высоких тепловых характеристик, инженеры могут рассмотреть такие решения, как более толстые медные слои, печатные платы с металлическим сердечником или индивидуальные многослойные структуры в зависимости от требований к питанию.

Выбор материала в зависимости от требований к освещению

Для различных светодиодных осветительных приборов требуются разные структуры печатных плат.

Для светодиодных индикаторов малой мощности и бытовой электроники стандартные печатные платы FR4 могут стать экономичным решением со стабильными электрическими характеристиками.

Для освещения высокой яркости, автомобильных ламп и промышленного освещения тепловые характеристики становятся более важными. Часто рассматриваются печатные платы на основе алюминия или конструкции из улучшенной меди, поскольку они обеспечивают лучшее рассеивание тепла по сравнению с обычными платами.

Aisen Electronics помогает клиентам выбирать подходящие материалы для печатных плат в соответствии с рабочей температурой, плотностью мощности и требованиями к сроку службы продукта.

Производственные возможности для производства печатных плат для светодиодного освещения

Aisen Electronics Co., Ltd. поддерживает производство светодиодных печатных плат от разработки прототипа до серийного производства.

Наши производственные возможности включают производство односторонних, двухсторонних и многослойных печатных плат с количеством слоев от 1 до 32. Производственный процесс контролируется посредством автоматизированного контроля и электрических испытаний для обеспечения единообразия различных производственных партий.

Типичные производственные возможности включают в себя:

• Максимальный размер платы: 650×750 мм.
• Толщина меди: до 6 унций для сильноточных конструкций.
• Минимальная ширина линии/интервал: 0,076 мм.
• Допуск импеданса: ±8% для требований контролируемого импеданса.

Эти возможности позволяют нам поддерживать различные применения светодиодов, требующие различных электрических и механических конструкций.

Процесс производства светодиодных печатных плат и контроль качества

Каждая печатная плата светодиодного освещения проходит контролируемые этапы производства, включая входной контроль материала, обработку внутреннего слоя, сверление, меднение, визуализацию схемы, нанесение паяльной маски, обработку поверхности, проверку AOI и электрические испытания.

Для светодиодных приложений электрическая надежность особенно важна, поскольку нестабильные соединения или плохая пайка могут привести к мерцанию, изменению яркости или преждевременному выходу из строя.

Наш процесс проверки включает в себя:

• Автоматизированный оптический контроль (АОИ)
• Электрические испытания
• Проверка качества поверхности
• Окончательная проверка производства

Доступные варианты отделки поверхности включают HASL, ENIG, OSP, Immersion Silver и Immersion Tin для удовлетворения различных требований сборки.

Услуги по сборке печатных плат для светодиодного освещения

Помимо производства печатных плат, Aisen Electronics предоставляет услуги по производству печатных плат для полных электронных сборок светодиодов.

Наши возможности сборки включают в себя поиск компонентов, размещение SMT, сборку через отверстие и функциональное тестирование.

Услуга подходит для:

• Платы драйверов светодиодов
• Умные контроллеры освещения
• Модули промышленного освещения
• Автомобильные блоки управления светодиодами
• IoT-осветительные устройства

Объединив производство и сборку печатных плат, клиенты могут упростить управление поставщиками и повысить эффективность производства.

Приложения

Наши печатные платы светодиодного освещения системы освещения используются в различных системах освещения, где требуются стабильные электрические характеристики.

Типичные области применения включают в себя:

Автомобильное освещение

Системы светодиодного автомобильного освещения требуют компактных конструкций печатных плат, надежных соединений и стабильной работы в условиях вибрации и изменения температуры.

Промышленное освещение

Заводское освещение и промышленное оборудование часто работают в течение долгих часов, что требует разработки печатных плат, способных управлять непрерывным выделением тепла.

Архитектурное и коммерческое освещение

Системы освещения, используемые в зданиях, витринах и коммерческих помещениях, требуют постоянной яркости и надежного управления питанием.

Умные системы освещения

Осветительные приборы на основе Интернета вещей сочетают в себе светодиоды с датчиками, беспроводными модулями и схемами управления, что требует компактной компоновки печатных плат и точной передачи сигнала.

Почему стоит выбрать Aisen Electronics для производства печатных плат светодиодного освещения

Aisen Electronics Co., Ltd. сочетает опыт производства печатных плат с инженерной поддержкой систем освещения.

Наша команда помогает клиентам на этапе проектирования, проверяя компоновку печатных плат, выбор материалов, тепловые соображения и осуществимость производства. С помощью анализа DFM потенциальные производственные проблемы можно выявить до начала массового производства, что помогает снизить затраты на перепроектирование и повысить эффективность производства.

Если вам нужны прототипы или непрерывная поддержка производства, мы предоставим решения для светодиодных печатных плат, основанные на ваших электрических требованиях, среде применения и производственных целях.

Часто задаваемые вопросы

Какой тип печатной платы обычно используется для светодиодного освещения?

Тип печатной платы зависит от требований к питанию светодиодов. Стандартные печатные платы FR4 подходят для освещения малой мощности, тогда как печатные платы на основе алюминия часто выбираются для мощных светодиодов из-за лучшего рассеивания тепла.

Почему управление температурой печатной платы светодиодов имеет значение?

Производительность светодиодов снижается, когда рабочие температуры становятся слишком высокими. Эффективная тепловая конструкция печатной платы помогает уменьшить накопление тепла и поддерживать стабильность яркости в течение длительных периодов эксплуатации.

Может ли Aisen Electronics производить светодиодные печатные платы по индивидуальному заказу?

Да. Мы предоставляем индивидуальные решения для печатных плат для светодиодного освещения системы освещения в зависимости от размера платы, количества слоев, толщины меди, требований к материалам и спецификаций сборки.

Какая обработка поверхности доступна для светодиодных печатных плат?

Доступные варианты отделки: ENIG, HASL, OSP, Immersion Silver и Immersion Tin. Выбор зависит от способа сборки, требований к надежности и стоимости.

Вы предоставляете сборку светодиодных печатных плат?

Да. Aisen Electronics предоставляет услуги по сборке печатных плат, включая SMT, сборку сквозных отверстий, поиск компонентов и функциональное тестирование.

Связаться с Айсен Электроникс

Если вы разрабатываете светодиодное осветительное оборудование и нуждаетесь в решениях для печатных плат со стабильными электрическими характеристиками и эффективным регулированием температуры, Aisen Electronics Co., Ltd. может предоставить инженерную поддержку от оценки прототипа до серийного производства.
