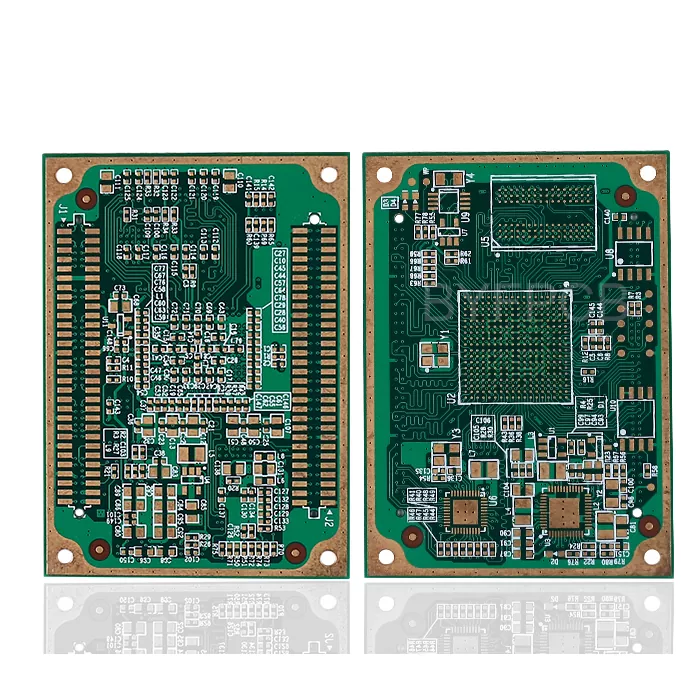

Плата ультразвукового оборудования

Плата ультразвукового оборудования предназначена для систем медицинской визуализации, которым требуется стабильная обработка сигналов, высокоскоростная передача данных и стабильные электрические характеристики. Aisen Electronics Co., Ltd. производит многослойные печатные платы для ультразвуковых сканеров, устройств диагностической визуализации и медицинского электронного оборудования со строгим контролем целостности сигнала, импеданса и качества изготовления.

Ультразвуковые системы полагаются на точную связь между датчиками, блоками обработки сигналов, силовыми модулями и цепями управления. Наши возможности по производству печатных плат поддерживают сложные медицинские конструкции, требующие компактной компоновки, высокой плотности маршрутизации и долгосрочной эксплуатационной стабильности.

Почему стоит выбрать наши печатные платы медицинского назначения?

Прецизионное производство для критически важных приложений

Для вашей ультразвуковой системы требуются схемы, способные беспрепятственно обрабатывать сложную обработку флагов. Наш Производственная подготовка включает в себя 25 пунктов контроля качества многослойных листов и 20 пунктов контроля качества двусторонние листы. Это гарантирует, что каждая доска соответствует стандартам терапевтических устройств.

Мы соблюдаем строгие допуски по всем спецификациям:

· Минимальная ширина линии: 0,076 мм/3 мил.

· Допуск импеданса: ±8% (специальные возможности)

· Толщина меди: до 6 унций для требований к электропитанию

· Диапазон толщины доски: от 0,3 до 5,0 мм.

Расширенные технические возможности

Наш офис обрабатывает сложные многослойные планы до 32 слоев. Эта возможность важна для передовых технологий. ультразвуковые системы, которые объединили многочисленные возможности в компактные блоки. Мы поддерживаем инновации HDI с помощью микроотверстия размером всего 0,1 мм, что позволяет размещать компоненты с высокой плотностью.

Ключевые технические характеристики включают в себя:

· Максимальный размер панели: 650 × 750 мм.

· Минимальный размер отверстия: 0,1 мм/4 мил (лазерное сверление)

· Поддержка контактной площадки BGA: до 0,2 мм

· Толщина медного отверстия: ≥25 мкм для надежности

Стандарты качества, которые имеют значение

Соответствие медицинского оборудования

Каждыйпечатная плата для ультразвукового оборудования мы производим в соответствии со строгими протоколами качества. Наши цели в области качества демонстрируют нашу приверженность:

· Выход продукта ≥ 99,8%

· Своевременная доставка ≥ 99 %

· Доля жалоб клиентов ≤ 0,5 %

· Удовлетворенность клиентов ≥ 98 %

Мы достигаем этих мер посредством всестороннего контроля качества на каждой организации. Наша группа IQC контролирует поставщика качество. IPQC начинается с утверждения изделия и проверки в процессе. OQC проводит последнее выступление оценка и полезное тестирование.

Строгие процедуры тестирования

Прежде чем какой-либо корабль будет отправлен на борт, он должен пройти 100 % наших тестов качества. Сюда входят электрические испытания, оценка АОИ, и постоянное тестирование качества. Мы понимаем, что в терапевтических целях разочарование недопустимо.

Наше тестирование включает в себя:

· Автоматический оптический контроль на нескольких этапах

·Электрические испытания с точными измерениями

· Термоциклирование для проверки надежности

· Проверка импеданса на целостность сигнала

Варианты обработки поверхности медицинского оборудования

Различные применения ультразвука требуют специальной обработки поверхности. Мы предлагаем комплексные варианты:

Стандартное лечение:

· ENIG (электрическое никель-иммерсионное золото) для превосходной паяемости

· OSP (органический консервант для пайки) для экономичных решений

· Иммерсионное серебро для высокочастотных применений

· Бессвинцовый HASL для соблюдения экологических требований

Специализированные варианты:

· Hard Gold для контактных приложений

· Погружная банка для особых требований к компонентам

· Карбоновая обработка специализированных соединений

Гибкие производственные возможности

Варианты быстрого ремонта

Развитие медицинских гаджетов регулярно требует быстрого прототипирования. Наши возможности генерации поддерживают разные сроки потребности:

Образец продукции:

· 4-слойные платы: 3-4 дня

· 6-слойные платы: 5-6 дней

· 8-слойные плиты: 6-8 дней

· Сложный многослойный: 8-10 дней

Объемы производства:

· Мелкая партия: 8-14 дней в зависимости от сложности

· Массовое производство: 10-20 дней с полным тестированием

Услуги по интеграции PCBA

Помимо изготовления печатных плат, мы обеспечиваем полное администрирование печатных плат. Это включает в себя приобретение компонентов, сборку SMT, и сборка конструкции коробки. Наши возможности PCBA поддерживают компоненты чипа 01005 размером до 45 мм. размер компонента.

Характеристики сборки:

· Минимальный шаг: 0,38 мм.

· Точность размещения: ± 0,10 мм.

· Контроль толщины паяльной пасты: ±0,03 мм.

· Максимальная высота компонента SMT: 13 мм.

Начало работы с вашим проектом

При создании предмета учитывайте следующие факторы плана:

Острота сигнала. Высокочастотные ультразвуковые сигналы требуют осторожного контроля импеданса и незначительных перекрестных помех. Наш Возможности контролируемого импеданса гарантируют качество флага.

Распространение мощности: Ультразвуковые преобразователи требуют четкого и постоянного контроля. Наши альтернативы толстой меди и Многоуровневые возможности укрепляют сильные транспортные сети управления.

Толщина компонента. Современные ультразвуковые конструкции вмещают больше пользы в меньшее пространство. Наши возможности ИРЧП поддерживает планы высокой плотности без ущерба для надежности.

Размышления об окружающей среде: Терапевтическое оборудование работает в изменившихся условиях. Наше определение и тестирование ткани гарантируют надежную работу в температурном диапазоне.

Свяжитесь с нами для решения ваших потребностей в печатных платах медицинского назначения

Готов обсудить вашпечатная плата для ультразвукового оборудования требования? Наша команда инженеров имеет большой опыт применения медицинского оборудования. Мы тесно сотрудничаем с от первоначального рассмотрения проекта до производства, чтобы убедиться, что ваши платы соответствуют всем спецификациям.

Если вам нужно количество прототипов для разработки или объемы производства для вывода на рынок, у нас есть возможности для поддержки вашего проекта. Наши системы качества и опыт работы с медицинским оборудованием гарантируют, что ваш продукт соответствует требованиям. самые высокие стандарты безопасности пациентов и точности диагностики.

Свяжитесь с нашей командой сегодня по адресуviolet@akesonpcb.com чтобы обсудить ваши конкретные требования. Мы с нетерпением ждем возможности поддержать разработку вашего медицинского оборудования с помощью надежные, высококачественные решения для печатных плат.
