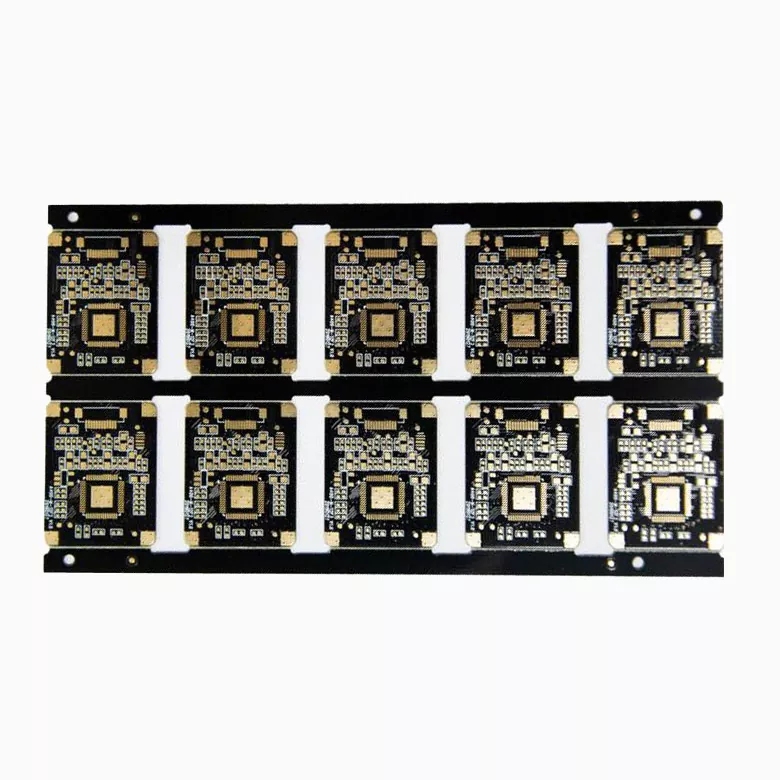

Печатная плата для рентгеновской компьютерной томографии

Системы рентгеновской компьютерной томографии основаны на точном электронном управлении и стабильной обработке сигналов для создания точных диагностических изображений. Печатная плата внутри компьютерного томографа является не только носителем электронных компонентов, но и важной платформой, соединяющей модули детекторов, схемы сбора данных, блоки управления питанием и системы управления.

Aisen Electronics Co., Ltd. производит печатные платы для рентгеновской компьютерной томографии, предназначенные для производителей медицинского оборудования для визуализации, которым требуется высокая плотность компоновки, контролируемый импеданс, низкий уровень помех сигнала и стабильное качество продукции.

Наши возможности по производству печатных плат поддерживают сложные приложения для медицинской визуализации, включая платы детекторов компьютерной томографии, платы управления обработкой изображений, платы распределения питания и встроенные модули управления.

Требования к конструкции печатной платы для рентгеновского КТ-оборудования

Системы компьютерной томографии обрабатывают большой объем цифровой информации из нескольких каналов детекторов. Любая нестабильность, вызванная потерей сигнала, изменением импеданса, тепловым напряжением или электрическим шумом, может повлиять на точность восстановления изображения.

В отличие от стандартных промышленных плат, печатные платы CT требуют тщательного контроля:

• Высокоскоростная передача сигнала между детектором и блоками обработки
• Малошумящие схемы для чувствительных аналоговых сигналов
• Стабильная подача питания для модулей обработки изображений
• Длительная эксплуатация в условиях непрерывной работы
• Интеграция компонентов высокой плотности в ограниченном пространстве

Aisen Electronics работает с инженерами над оптимизацией структуры печатной платы в соответствии с требованиями применения, гарантируя, что конструкция схемы соответствует требованиям к производительности медицинского оборудования для визуализации.

Целостность высокоскоростного сигнала для детекторов трансформаторов тока

Детекторная система — одна из наиболее чувствительных частей компьютерного томографа. Печатная плата должна поддерживать стабильные электрические характеристики при передаче сигналов от нескольких каналов датчиков.

Наш производственный процесс поддерживает:

• Конструкция с контролируемым импедансом и допуском ±8%
• Тонкая маршрутизация для путей прохождения сигнала с высокой плотностью
• Выбор материала с низкими потерями для высокочастотных применений
• Оптимизированная конструкция стека для изоляции сигналов

Для систем КТ, требующих стабильной передачи данных изображения, правильная конфигурация слоев печатной платы и контроль импеданса помогают снизить искажения сигнала во время работы.

Производство многослойных печатных плат для сложных систем медицинской визуализации

Современное оборудование для компьютерной томографии объединяет тысячи электронных соединений в компактные узлы. Многослойные структуры печатных плат обеспечивают пространство для маршрутизации, необходимое для сложных сетей передачи сигналов, питания и заземления.

Aisen Electronics производит:

• Жесткие печатные платы с числом от 4 до 32 слоев
• Структуры печатных плат HDI
• Конструкции с микроотверстиями и глухими отверстиями
• Компоновка компонентов BGA высокой плотности

Технические возможности включают в себя:

Эти возможности позволяют производителям трансформаторов тока интегрировать компактные схемы управления, сохраняя при этом электрические характеристики.

Выбор материалов для печатных плат для медицинской визуализации

Выбор материала напрямую влияет на стабильность сигнала, тепловые характеристики и срок службы.

В зависимости от требований к системе CT компания Aisen Electronics обеспечивает:

Материалы с высокой температурой температуры

Подходит для оборудования, работающего в условиях постоянной нагрузки. Более высокие температуры стеклования улучшают стабильность размеров во время производства и эксплуатации.

Материалы для печатных плат с низкими потерями

Используется для высокоскоростной передачи сигнала, где диэлектрические характеристики влияют на точность сигнала.

Структуры печатных плат из тяжелой меди

Толщина меди до 6 унций подходит для приложений, требующих более высокой силы тока и улучшенного рассеивания тепла.

Выбор материала оценивается на основе рабочей частоты, требований к питанию, конструкции платы и условий окружающей среды.

Контроль производственного процесса для производства медицинских печатных плат

Медицинское оборудование для визуализации требует стабильного качества производства, поскольку выход из строя печатной платы может повлиять на всю диагностическую систему.

Aisen Electronics применяет контрольные точки качества на протяжении всего производства:

Входной контроль материалов

Все поступающие ламинаты, медные материалы и компоненты перед поступлением на производство проверяются на соответствие производственным требованиям.

Мониторинг производственного процесса

Критические процессы, включая сверление, ламинирование, меднение, визуализацию и обработку поверхности, контролируются посредством внутрипроизводственных проверок.

Тестирование электрических характеристик

Готовые платы проходят электрические испытания для проверки:

• Характеристики открытого и короткого замыкания
• Надежность подключения сигнала
• Межслойная проводимость

Окончательная проверка качества

Перед отправкой каждая партия проверяется в соответствии со спецификациями клиента, включая проверку внешнего вида, проверку размеров и подтверждение упаковки.

Варианты обработки поверхности сборки печатной платы CT

Оборудование для медицинской визуализации требует стабильных паяных соединений и долгосрочной надежности компонентов.

Aisen Electronics предлагает несколько вариантов обработки поверхности:

ENIG (никелевое иммерсионное золото)

Обеспечивает превосходную паяемость и устойчивость к коррозии, обычно используется при сборке компонентов с высокой плотностью размещения.

Обработка поверхности ОСП

Подходит для применений, требующих плоских медных поверхностей и совместимости с бессвинцовыми сборками.

Иммерсионное серебро

Используется для применений, требующих хороших электрических характеристик и надежности пайки.

Выбор обработки поверхности зависит от процесса сборки, требований к хранению и типа компонента.

Возможность сборки PCBA для электроники медицинской визуализации

Помимо изготовления печатных плат, Aisen Electronics предоставляет услуги по сборке печатных плат производителям медицинских изображений.

Наши возможности сборки включают в себя:

• 01005 миниатюрные компоненты
• Корпуса BGA с мелким шагом
• Смешанная сборка SMT и сквозного монтажа
• Автоматизированный оптический контроль (АОИ)
• Рентгеновский контроль скрытых паяных соединений.

Параметры сборки:

Такой интегрированный производственный подход помогает снизить затраты на связь между этапами изготовления печатных плат и этапами сборки.

Срок изготовления печатных плат CT

Производителям медицинского оборудования часто требуются предсказуемые графики производства для проверки прототипов и массового производства.

Типичные сроки выполнения:

Фактическое время доставки зависит от наличия материала, структуры печатной платы, количества и требований к тестированию.

Почему компании, занимающиеся медицинской визуализацией, выбирают Aisen Electronics

Выбор поставщика печатных плат для оборудования CT требует большего, чем просто производственные мощности. Инженерная поддержка, контроль процессов и стабильность производства напрямую влияют на надежность конечного медицинского изделия.

Aisen Electronics Co., Ltd. поддерживает производителей медицинских изображений:

• Опыт производства сложных многослойных печатных плат.
• HDI и возможность подключения высокой плотности
• Процессы производства контролируемого импеданса
• Полное обслуживание печатных плат и печатных плат
• Гибкая поддержка от разработки прототипа до серийного производства

Мы работаем с производителями оборудования над разработкой решений для печатных плат, которые отвечают электрическим и механическим требованиям современных систем компьютерной томографии.

Часто задаваемые вопросы о печатной плате для рентгеновской компьютерной томографии

Какой тип печатной платы используется в рентгеновских компьютерных томографах?

В компьютерных томографах обычно используются многослойные жесткие печатные платы, печатные платы HDI и специализированные платы управления для модулей детекторов, блоков обработки изображений и систем управления питанием.

Почему для оборудования CT требуются печатные платы высокой плотности?

Системы CT содержат несколько электронных модулей в ограниченном пространстве для установки. Технология печатных плат высокой плотности позволяет интегрировать больше сигнальных каналов и компонентов, сохраняя при этом производительность маршрутизации.

Как качество печатной платы влияет на качество изображения КТ?

Конструкция печатной платы влияет на стабильность передачи сигнала, контроль электрических шумов и точность обработки данных. Плохая производительность печатной платы может повлиять на надежность системы и целостность изображения.

Может ли Aisen Electronics изготовить прототипы печатных плат CT?

Да. Aisen Electronics поддерживает производство прототипов и серийное производство с различным количеством слоев, материалами и отделкой поверхности.

Какие методы тестирования печатных плат доступны?

Тестирование включает в себя электрические испытания, проверку AOI, проверку размеров и проверку производственного процесса в соответствии с требованиями заказчика.

Предоставляет ли Aisen Electronics услуги по сборке печатных плат?

Да. Мы обеспечиваем сборку печатных плат, включая размещение SMT, проверку и доставку готовой платы.
