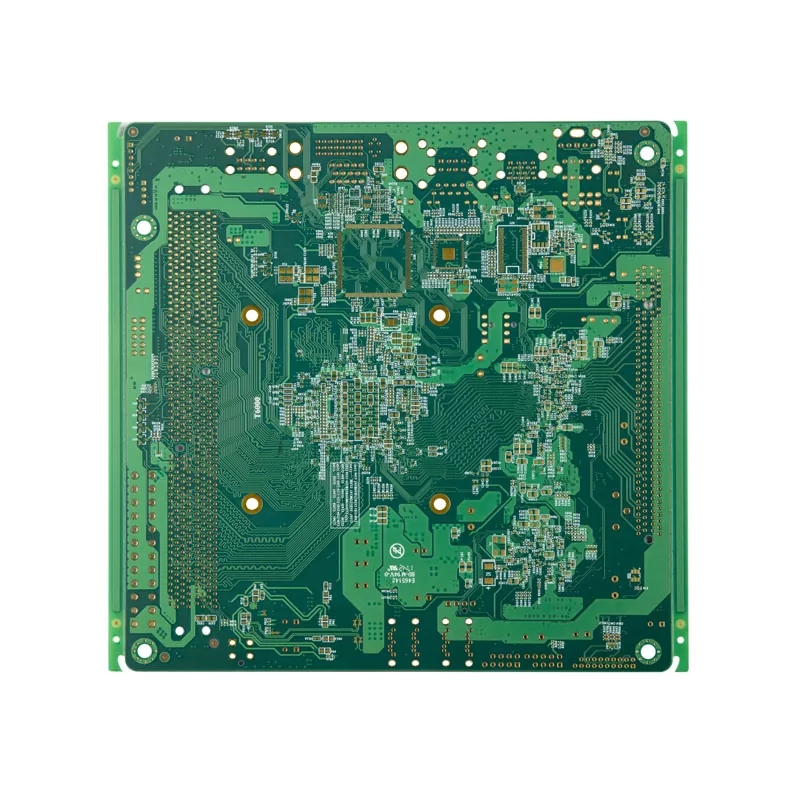

Печатная плата систем управления самолетом

Системы управления самолетом используют электронные платы для обработки сигналов от датчиков, связи с блоками управления и управления функциями самолета с высокой точностью. В отличие от стандартных промышленных печатных плат, авиационные платы управления должны поддерживать стабильные электрические характеристики в условиях постоянной вибрации, изменений температуры, электромагнитных помех и продолжительных рабочих циклов.

Aisen Electronics Co., Ltd. разрабатывает печатные платы для систем управления самолетами с контролируемыми производственными процессами, ориентированными на целостность сигнала, механическую стабильность и долгосрочную надежность для приложений авиационной электроники.

Как печатные платы системы управления самолетом поддерживают выполнение полетов

Печатная плата внутри системы управления самолетом работает как платформа электрического соединения между процессорами, датчиками, модулями связи и исполнительными механизмами.

Во время работы:

Сенсорные модули собирают данные полета, такие как положение, скорость и условия окружающей среды.

Блок управления обрабатывает эти сигналы с помощью высокоскоростных схем и встроенных процессоров.

Печатная плата обеспечивает надежное распределение мощности и маршрутизацию сигналов между различными электронными компонентами.

Сигналы конечного управления передаются в системы самолета, отвечающие за регулировку движения, контроль и функции безопасности.

Поскольку эти системы напрямую влияют на характеристики самолета, точность изготовления печатных плат становится критически важной. Небольшие дефекты соединения слоев, изменение импеданса или надежность пайки могут повлиять на стабильность системы.

Возможности производства печатных плат для приложений авиационного управления

Aisen Electronics Co., Ltd. поддерживает сложные конструкции печатных плат управления самолетами, от разработки прототипа до серийного производства.

Наши производственные возможности включают в себя многослойные структуры печатных плат (до 32 слоев), технологию HDI, поддержку компонентов с малым шагом и трассировку с контролируемым импедансом для высокоскоростных схем авионики.

Типичные технические возможности включают в себя:

• Минимальная ширина линии и расстояние: 0,076 мм/3 мил.
• Толщина меди: до 6 унций для сильноточных требований
• Диапазон толщины доски: 0,3–5,0 мм.
• Допуск контроля импеданса: ±10%
• Максимальное соотношение сторон: 12:1
• Структуры ИЧР: 1+N+1 и 2+N+2

Эти возможности позволяют конструкторам разрабатывать компактные электронные модули самолетов, сохраняя при этом электрические характеристики.

Технология многослойных печатных плат для стабильности сигнала авионики

Электронные системы самолета часто требуют наличия нескольких функциональных схем в ограниченном пространстве для установки.

Многослойная конструкция печатной платы помогает разделить слои питания, сигнала и заземления, чтобы уменьшить помехи и улучшить передачу сигнала.

В ходе производства компания Aisen Electronics Co., Ltd. контролирует:

• Точность выравнивания внутреннего слоя
• Качество склеивания ламината
• Через надежность
• Консистенция толщины меди

Процесс бурения сохраняет точность формования, что снижает такие риски, как обрывы цепей и сбои соединений во время длительной эксплуатации.

Решения HDI PCB для компактной авиационной электроники

Современные авиационные системы продолжают уменьшать размер электронных модулей, одновременно увеличивая вычислительные возможности.

Технология HDI PCB обеспечивает более высокую плотность проводки за счет микроотверстий и оптимизированных соединений слоев.

В приложениях управления воздушными судами HDI помогает инженерам достичь:

• Меньшая площадь печатной платы
• Более короткие пути прохождения сигнала
• Улучшенная гибкость маршрутизации
• Поддержка современных процессоров и компонентов BGA.

Aisen Electronics Co., Ltd. поддерживает структуры HDI, подходящие для компактных модулей управления авионикой, где пространство и электрические характеристики одинаково важны.

Поверхностная обработка, выбранная для обеспечения надежности авиационных печатных плат

Различные применения в авиационном электронном оборудовании требуют разных методов защиты поверхности.

Aisen Electronics Co., Ltd. предлагает варианты отделки поверхности, в том числе:

ЭНИГ:
Обеспечивает коррозионную стойкость и надежную пайку прецизионных компонентов.

ОСП:
Подходит для экономичных применений, требующих хорошей защиты припоя.

Иммерсионное серебро/олово:
Используется для особых требований к сборке.

Твердое золото:
Наносится на участки разъемов, требующие многократной долговечности контакта.

Выбор обработки поверхности оценивается в зависимости от метода сборки, условий окружающей среды и требований жизненного цикла продукта.

Процесс производства печатных плат для самолетов и контроль качества

Авиационная электроника требует полной отслеживаемости производства.

Aisen Electronics Co., Ltd. следует контролируемым производственным процедурам, включая проверку материалов, изготовление печатных плат, электрические испытания и окончательную проверку.

Процесс изготовления включает в себя:

Проверка материала

Визуализация и проверка внутреннего слоя

Ламинирование

Прецизионное сверление

Меднение

Визуализация внешнего слоя

инспекция АОИ

Отделка поверхности

Электрические испытания

Окончательная проверка качества

Каждый этап производства контролируется, чтобы уменьшить производственные отклонения и обеспечить стабильную производительность печатной платы.

Поддержка сборки PCBA для электронных модулей самолетов

Помимо производства печатных плат, Aisen Electronics Co., Ltd. предоставляет услуги по сборке печатных плат для электронных приложений, связанных с авиацией.

Наши возможности сборки поддерживают:

Точное размещение компонентов

01005 компоненты

BGA-сборка

Точный контроль паяльной пасты

Поддержка функционального тестирования

Интегрированное производство печатных плат и печатных плат помогает клиентам упростить управление поставщиками и повысить эффективность проектов.

Тестирование надежности приложений для печатных плат управления самолетом

Электроника управления самолетом требует большего, чем просто визуальный осмотр.

Оценка надежности фокусируется на электрических характеристиках и стабильности производства.

Возможности тестирования включают в себя:

Проверка целостности электрической цепи

Испытание летающего зонда

инспекция АОИ

Проверка импеданса

Проверка качества пайки

Управление отслеживанием производства

Эти процедуры помогают выявить потенциальные проблемы до поставки печатной платы и поддерживают стабильную интеграцию в системы заказчика.

Почему стоит выбрать Aisen Electronics Co., Ltd. для печатных плат управления самолетом

Проекты печатных плат для самолетов требуют поставщика, который понимает как детали производства, так и требования к применению.

Aisen Electronics Co., Ltd. сочетает в себе опыт производства многослойных печатных плат, производственные возможности HDI и строгий контроль процессов для поддержки клиентов в разработке надежных авиационных электронных систем.

От проверки прототипа до поставки в производство наша команда инженеров работает с клиентами над оптимизацией структуры печатной платы, выбором материалов и осуществимостью производства.

Часто задаваемые вопросы о печатной плате систем управления самолетом

В чем разница между печатными платами управления самолетами и стандартными промышленными печатными платами?

Печатные платы управления самолетами требуют более высокой надежности, поскольку работают в условиях вибрации, перепадов температуры и жестких требований безопасности. Обычно они включают в себя современные материалы, многослойные структуры и более строгий контроль процесса.

Почему в системах управления самолетами используются многослойные печатные платы?

Многослойные структуры позволяют инженерам разделить слои питания, сигнала и заземления, улучшая электромагнитную совместимость и уменьшая помехи.

Может ли Aisen Electronics производить авиационные печатные платы HDI?

Да. Мы поддерживаем структуры печатных плат HDI, включая конфигурации 1+N+1 и 2+N+2 для компактных электронных модулей.

Какие испытания проводятся перед отправкой?

Каждая печатная плата может пройти электрические испытания, проверку AOI, проверку импеданса и проверку отслеживаемости производства в соответствии с требованиями проекта.

Можете ли вы поддержать производство прототипов и мелкосерийных печатных плат для самолетов?

Да. Мы обеспечиваем поддержку прототипа, мелкосерийного и серийного производства на разных стадиях разработки.

Свяжитесь с компанией Aisen Electronics Co., Ltd.

Для проектов печатных плат систем управления самолетом, требующих точного изготовления, проектирования с контролируемым импедансом и надежной производственной поддержки, свяжитесь с Aisen Electronics Co., Ltd., чтобы обсудить ваши требования к печатным платам.
