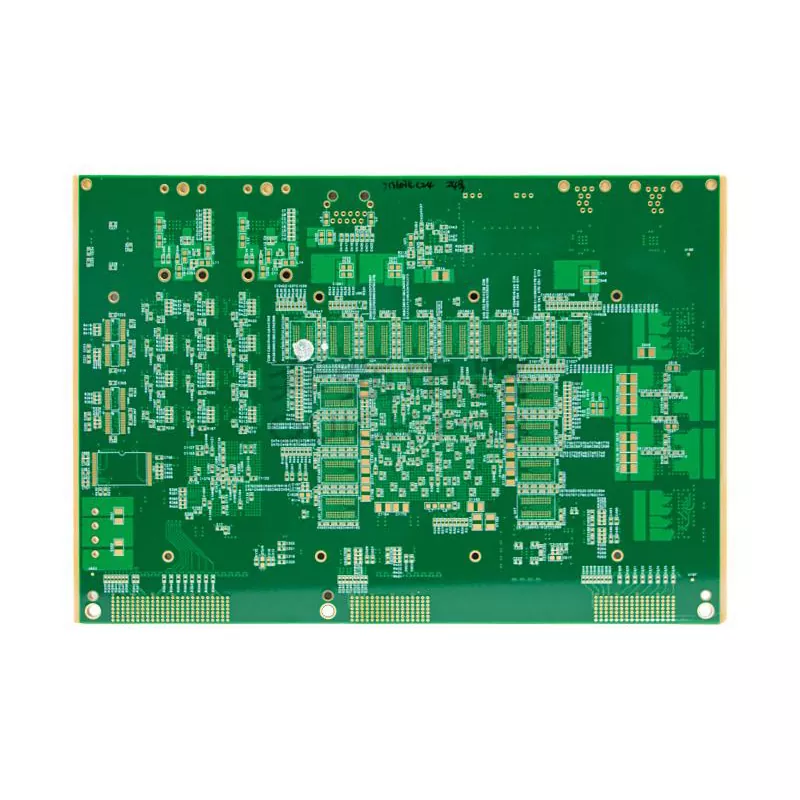

Плата связи космического корабля

Системы связи космического корабля зависят от стабильных электронных схем для передачи команд, приема сигналов и передачи данных миссии между спутниками и наземными станциями. Внутри этих систем печатная плата является не только платформой подключения, но и ключевым компонентом, определяющим качество сигнала, эффективность распределения мощности и долгосрочную стабильность работы.

Компания Aisen Electronics Co., Ltd. разрабатывает печатные платы связи космических аппаратов для модулей спутниковой связи, радиочастотных приемопередатчиков, телеметрического оборудования и бортовых блоков обработки данных, электрические характеристики которых должны оставаться стабильными на протяжении многих лет эксплуатации.

В отличие от обычных промышленных плат, печатные платы связи космических кораблей сталкиваются с уникальными инженерными проблемами. Они должны сохранять целостность сигнала в условиях вакуума, выдерживать циклические изменения температуры, выдерживать вибрацию при запуске и работать без физического обслуживания после развертывания.

Роль печатной платы в системах связи космических аппаратов

Система связи космического корабля обычно содержит антенные модули, радиочастотные схемы, процессоры сигналов, блоки управления питанием и интерфейсы данных.

Плата связи обеспечивает электрический путь между этими компонентами.

В процессе работы принятые радиочастотные сигналы обрабатываются по цепям связи, преобразуются в цифровую информацию и передаются на бортовые процессоры или наземные системы связи. Любое изменение импеданса, характеристик материала или структуры схемы может повлиять на эффективность передачи и точность сигнала.

По этой причине конструкция печатной платы связи космического корабля требует тщательного контроля:

• Высокочастотная передача сигнала
• Электромагнитные помехи
• Стабильность распределения мощности
• Постоянство теплового расширения
• Долгосрочная надежность материала

Разработка высокочастотной печатной платы для приложений космической связи

Оборудование космической связи часто работает на высоких частотах, где даже небольшие потери сигнала могут снизить эффективность связи.

Aisen Electronics Co., Ltd. поддерживает процессы производства печатных плат, предназначенные для радиочастотных и микроволновых приложений, включая разводку с контролируемым импедансом, оптимизированную конструкцию слоев и решения с использованием материалов с низкими потерями.

Наш инженерный подход направлен на поддержание стабильных электрических характеристик посредством:

Точный контроль импеданса для путей радиочастотного сигнала

Оптимизированная конструкция линии передачи

Уменьшение отражения сигнала и вносимых потерь

Контролируемые диэлектрические характеристики

Стабильные конструкции заземления для снижения электромагнитных помех

Эти технологии помогают модулям связи поддерживать надежную передачу данных во время работы спутника.

Многослойные структуры печатных плат для компактной космической электроники

Электронные системы космического корабля требуют высокой функциональности в ограниченном пространстве для установки. Технология многослойных печатных плат позволяет инженерам интегрировать больше схем, сохраняя при этом компактные размеры.

Aisen Electronics поддерживает производство многослойных печатных плат от 1 до 32 слоев, включая сложные конструкции для модулей связи.

Производственные возможности включают в себя:

• Количество слоев печатной платы: 1-32 слоя
• Максимальный размер панели: 650 мм × 750 мм.
• Толщина доски: 0,4-5,0 мм
• Толщина меди: до 6 унций
• Минимальный размер переходного отверстия: 0,1 мм.
• Минимальная ширина линии/интервал: 3/3 мил.

Для современной спутниковой электроники, требующей более высокой плотности разводки, структуры HDI могут повысить эффективность соединения при одновременном уменьшении размера и веса печатной платы.

Технология HDI для легких модулей спутниковой связи

Снижение веса является важным фактором при проектировании космического корабля, поскольку каждый дополнительный грамм увеличивает стоимость запуска.

Технология HDI PCB позволяет разработчикам создавать компактные коммуникационные схемы с помощью лазерных микроотверстий, тонкой трассировки и оптимизированных соединений слоев.

Aisen Electronics предлагает решения для печатных плат HDI, поддерживающие:

• 1+N+1 структуры
• 2+N+2 структуры
• Лазерная технология микропереходов
• Сборка компонентов BGA с мелким шагом
• Маршрутизация сигналов высокой плотности

Эти структуры помогают инженерам создавать коммуникационные модули меньшего размера без ущерба для электрических характеристик.

Выбор материала для условий вакуума и экстремальных температур

Печатные платы связи космических аппаратов работают в средах, где передача тепла и контроль температуры сильно отличаются от наземных приложений.

Без циркуляции воздуха в пространстве материалы печатных плат должны сохранять стабильность размеров при повторяющихся изменениях температуры.

Выбор материала основан на требованиях применения, таких как:

• Диэлектрические свойства
• Характеристики теплового расширения
• Частотные характеристики
• Механическая стабильность

Aisen Electronics поддерживает решения по материалам, подходящим для приложений высокочастотной связи, помогая снизить риски, вызванные изменениями диэлектрической проницаемости и несоответствием теплового расширения.

Проект управления температурным режимом для печатных плат космической связи

Модули связи генерируют тепло через радиочастотные компоненты, процессоры и силовые цепи.

Поскольку космический корабль не может полагаться на традиционные методы охлаждения, тепловой расчет печатной платы становится важным для поддержания стабильной работы.

Вопросы управления температурным режимом включают в себя:

• Оптимизированное распределение меди
• Тепловые сквозные конструкции
• Дизайн стека слоев
• Оценка совместимости материалов

Правильная тепловая конструкция помогает снизить нагрузку, связанную с температурой, во время длительных миссий.

Управление производственным процессом для производства печатных плат космической связи

Aisen Electronics Co., Ltd. применяет контролируемые производственные процедуры для уменьшения отклонений при производстве печатных плат.

Процесс изготовления включает в себя:

Проверка материалов

Изготовление внутреннего слоя

Прецизионное сверление

Меднение

Изображение схемы

инспекция АОИ

Отделка поверхности

Электрические испытания

Окончательная проверка

Для приложений связи космических аппаратов отслеживание производства и согласованность процессов имеют важное значение, поскольку электронные модули могут работать годами без замены.

Требования к тестированию надежности печатных плат космической связи

Перед интеграцией в коммуникационное оборудование печатные платы требуют электрической и производственной проверки.

Поддержка тестирования включает в себя:

Проверка целостности электрической цепи

Проверка сопротивления изоляции

инспекция АОИ

Проверка импеданса

Проверка качества пайки

Оценка термоциклирования в соответствии с требованиями проекта

Эти процедуры проверки помогают выявить производственные риски перед сборкой печатной платы и интеграцией системы.

Приложения

Aisen Electronics производит решения для печатных плат, используемые в различной электронике космической связи, в том числе:

Трансиверы спутниковой связи

Системы телеметрии и слежения

Модули радиочастотной связи

Антенные блоки управления

Бортовое оборудование обработки данных

Коммуникационная полезная электроника

Для каждого приложения требуются разные структуры печатных плат в зависимости от диапазона частот, требований к питанию и целей миссии.

Инженерное обеспечение разработки печатных плат космической связи

Проекты космической связи часто требуют участия производителей печатных плат на этапе проектирования.

Aisen Electronics обеспечивает инженерную поддержку, включая:

Рекомендации по компоновке печатной платы

Помощь в выборе материала

Технико-экономическое обоснование производства

Вопросы целостности сигнала

DFM-анализ

Раннее инженерное общение помогает клиентам снизить производственные риски и улучшить технологичность конструкции.

Почему стоит выбрать Aisen Electronics Co., Ltd. для производства печатных плат связи для космических аппаратов

Производство печатных плат для космической связи требует опыта как в производстве печатных плат, так и в производстве высокочастотной электроники.

Aisen Electronics Co., Ltd. сочетает в себе возможности производства многослойных печатных плат, технологию HDI, опыт управления импедансом и управление процессами для поддержки проектов спутниковой и аэрокосмической связи.

От разработки прототипа до серийного производства мы работаем с клиентами над разработкой решений для печатных плат, которые отвечают электрическим, механическим и экологическим требованиям систем космической связи.

Часто задаваемые вопросы

Для чего используется печатная плата связи космического корабля?

Плата связи космического корабля соединяет радиочастотные цепи, процессоры, системы питания и интерфейсы связи внутри оборудования спутниковой связи. Он поддерживает обработку сигналов, передачу данных и функции управления системой.

Почему печатные платы связи космических кораблей требуют контроля импеданса?

Высокочастотные сигналы связи чувствительны к изменениям импеданса. Правильный контроль импеданса помогает уменьшить отражение сигнала и поддерживать стабильные характеристики передачи.

Какие материалы печатных плат подходят для приложений спутниковой связи?

Выбор материала зависит от требований к частоте, термических условий и целевых показателей надежности. Высокочастотные материалы с низкими потерями обычно рассматриваются для схем радиочастотной связи.

Может ли Aisen Electronics производить печатные платы HDI для космических кораблей?

Да. Aisen Electronics поддерживает структуры печатных плат HDI, включая лазерные микропереходы и высокоплотную разводку для компактных коммуникационных модулей.

Поддерживаете ли вы производство прототипов и мелкосерийных печатных плат?

Да. Мы поддерживаем разработку прототипа, инженерную проверку и производство продукции в соответствии с требованиями проекта.

Свяжитесь с компанией Aisen Electronics Co., Ltd.

По вопросам проектов печатных плат связи космических аппаратов, требующих высокочастотных характеристик, возможности многоуровневого производства и инженерной поддержки, обращайтесь в компанию Aisen Electronics Co., Ltd.
