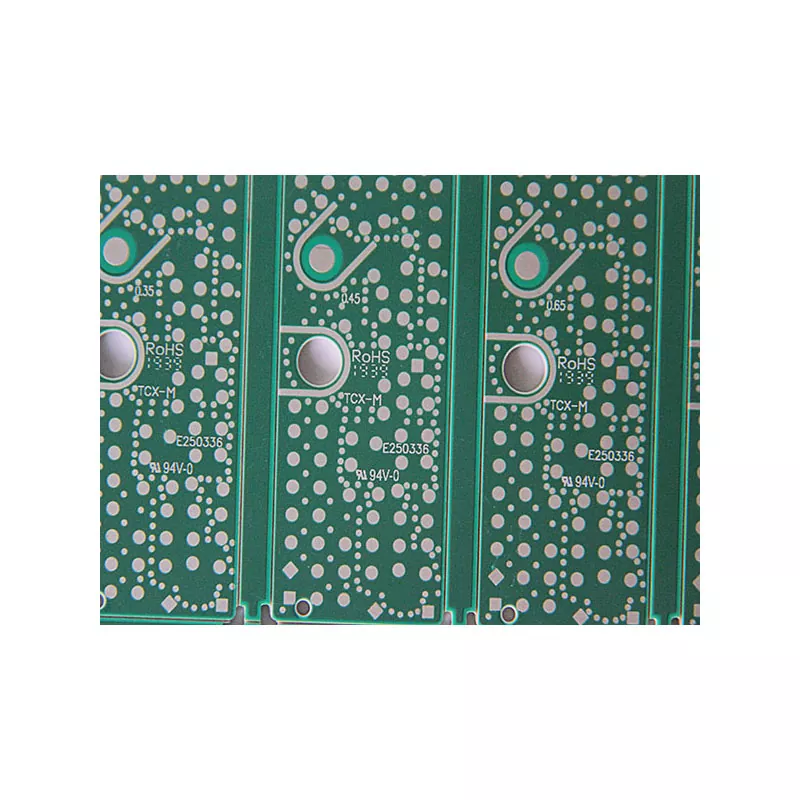

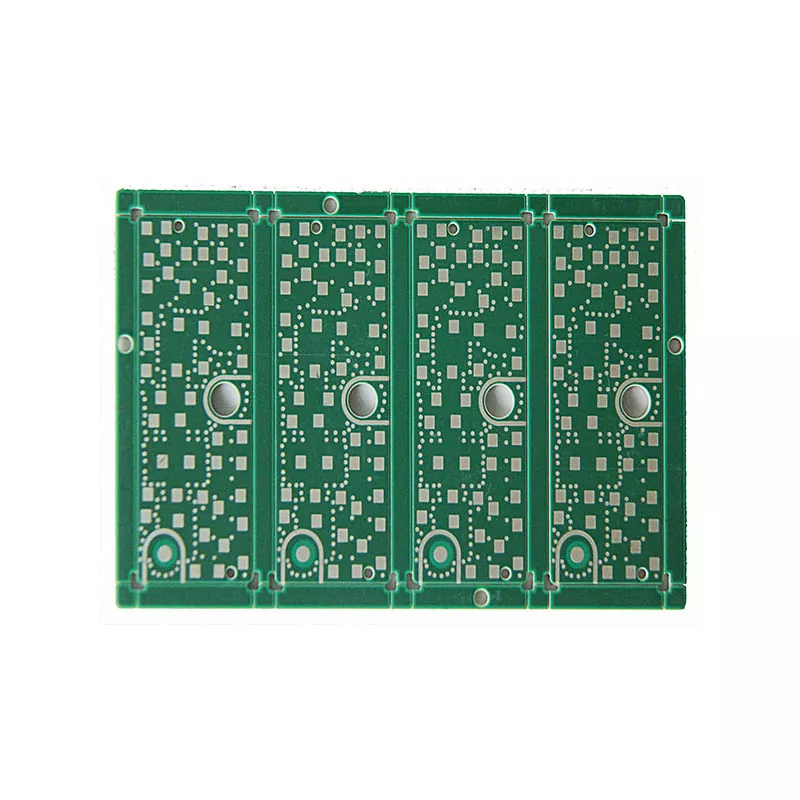

Плата связи для самолета

Системы связи самолета зависят от стабильных электронных схем, обеспечивающих непрерывную передачу данных между модулями связи, антеннами, процессорами и системами управления.

В отличие от коммерческих электронных устройств, бортовое оборудование связи должно работать в условиях вибрации, колебаний температуры, электромагнитных помех и строгих ограничений по пространству. Отказ печатной платы внутри системы связи самолета может повлиять на критически важные функции связи и требует чрезвычайно высокой стабильности производства.

Aisen Electronics Co., Ltd. производит решения на печатных платах связи для самолетов для авиационного коммуникационного оборудования, радиочастотных модулей, бортовых электронных систем и навигационных приложений.

Наш производственный процесс сосредоточен на контроле электрических, механических и тепловых характеристик, которые определяют надежность печатных плат во время длительной эксплуатации.

Почему печатная плата связи для самолетов требует специализированного производства

Его проектирование сталкивается с проблемами, которые отличаются от стандартных промышленных плат.

Печатная плата должна одновременно выдерживать передачу высокочастотных сигналов, механические нагрузки, температурные изменения и ограниченное пространство для установки.

Целостность высокочастотного сигнала

Системы связи самолетов обычно используют радиочастотные сигналы, где структура печатной платы напрямую влияет на качество передачи.

На более высоких частотах действуют такие факторы, как:

• геометрия следа
• толщина диэлектрика
• распределение меди
• дизайн стека слоев

может повлиять на стабильность импеданса и потерю сигнала.

Aisen Electronics контролирует конструкцию и производственные параметры печатных плат, чтобы поддерживать стабильные электрические характеристики для приложений радиочастотной связи.

Контроль электромагнитных и электромагнитных помех для авиационной электроники

Самолеты содержат множество электронных систем, работающих близко друг к другу. Неконтролируемые электромагнитные помехи могут повлиять на качество связи и стабильность системы.

Проектирование печатных плат связи самолетов часто требует:

• оптимизированные конструкции заземления
• контролируемые пути возврата
• соображения экранирования
• правильное расположение слоев

Благодаря опыту производства многослойных печатных плат компания Aisen Electronics помогает клиентам улучшить электромагнитную совместимость во время разработки продукции.

Надежность в условиях температуры и вибрации

Бортовая электроника во время работы испытывает постоянную вибрацию и изменения температуры.

Надежность печатной платы зависит от:

• устойчивость ламината
• медная адгезия
• надежность паяного соединения
• механическая конструкция

Aisen Electronics выбирает материалы и производственные процессы в соответствии с операционной средой клиента, а не применяет одинаковые решения для каждого проекта печатной платы.

Структура печатной платы и выбор материала

Выбор высокочастотного материала

Стандартные материалы FR-4 подходят для многих электронных изделий, но для авиационных систем связи с требованиями к радиочастотам могут потребоваться материалы с более стабильными электрическими свойствами.

К критериям выбора материала относятся:

• стабильность диэлектрической проницаемости
• характеристики диэлектрических потерь
• влагостойкость
• характеристики теплового расширения

Правильный выбор материала помогает сохранить точность сигнала и снизить потери при передаче во время работы.

Многоуровневая технология и технология HDI для компактного авиационного оборудования

Электронные системы самолета требуют большего количества функций в ограниченном пространстве для установки.

Технологии многослойных печатных плат и HDI позволяют инженерам интегрировать сложные схемы, сохраняя при этом компактные размеры.

Aisen Electronics поддерживает:

• 1-32-слойные структуры печатных плат
• Проекты HDI 1+N+1 и 2+N+2
• Микропереходные структуры размером до 0,1 мм.
• Тонкая линия производства снижена до 3 млн.
• Приложения BGA с мелким шагом

Эти возможности поддерживают компактные модули связи и электронику авионики с более высокой плотностью цепей.

Производственные возможности

Aisen Electronics предоставляет решения для производства печатных плат, основанные на требованиях приложений.

Эти возможности поддерживают разработку прототипов, инженерную проверку и серийное производство авиационной коммуникационной электроники.

Производственный контроль

Надежность печатной платы зависит не только от конструкции, но и от стабильности производства.

В ходе производства Aisen Electronics уделяет особое внимание контролю ключевых факторов, в том числе:

Управление выравниванием слоев

Многослойные печатные платы самолетов требуют точной регистрации слоев. Плохое выравнивание может повлиять на надежность электрического соединения и характеристики импеданса.

Управление толщиной меди

Постоянная толщина меди важна для токопроводимости и тепловых характеристик, особенно в цепях связи с более высокими требованиями к мощности.

HDI Microvia Надежность

Для структур HDI необходимы стабильные процессы лазерного сверления, заполнения медью и нанесения покрытия для предотвращения сбоев соединений во время длительной эксплуатации.

Качество отделки поверхности

Надежная обработка поверхности помогает улучшить паяемость и стабильность сборки.

Приложения

Платы связи самолетов Aisen Electronics подходят для:

Системы связи авионики

Используется в модулях бортовой связи, требующих стабильной передачи сигнала и компактной схемотехники.

Навигационное оборудование для самолетов

Поддерживает электронные системы, в которых важны надежность связи и точность сигнала.

Устройства радиочастотной связи

Подходит для высокочастотных цепей связи, требующих контролируемого импеданса и управления электромагнитными помехами.

Аэрокосмические электронные модули

Используется в специализированном электронном оборудовании, требующем длительного срока службы и стабильности производства.

Инженерная поддержка от проектирования печатных плат до производства

Проекты печатных плат для самолетов часто требуют тесного сотрудничества между дизайнерами и производителями.

Aisen Electronics обеспечивает инженерную поддержку, включая:

• Обзор конструкции печатной платы
• Оптимизация стека
• Рекомендации по материалам
• Технико-экономическое обоснование производства
• Предложения по производственному процессу

Раннее инженерное общение помогает выявить потенциальные производственные риски до начала массового производства.

Как выбрать производителя печатной платы связи для самолета?

Выбор поставщика печатных плат связи для самолетов требует большего, чем просто сравнение производственных цен.

Инженеры обычно оценивают:

Понимает ли поставщик требования к высокочастотным печатным платам?

Производительность радиочастотной связи во многом зависит от структуры печатной платы и точности изготовления.

Может ли производитель поддерживать согласованность между производственными партиями?

Аэрокосмическая электроника требует стабильного качества, поскольку замена и обслуживание сложны.

Предоставляет ли поставщик инженерную поддержку?

Профессиональные производители печатных плат должны участвовать в оптимизации конструкции, а не только создавать файлы, предоставленные клиентами.

Aisen Electronics Co., Ltd. поддерживает клиентов от разработки прототипа до серийного производства, предлагая решения для печатных плат, разработанные с учетом требований к производительности и надежности связи.

Часто задаваемые вопросы

Для чего используется печатная плата связи самолета?

Эти платы предназначены для бортовых систем связи, включая радиочастотные модули, оборудование авионики, навигационные устройства и бортовые блоки связи. Они обеспечивают надежные электрические соединения между электронными компонентами, обеспечивая при этом стабильную передачу сигнала в сложных условиях.

Чем она отличается от стандартной печатной платы?

По сравнению с обычными печатными платами, приложения связи в самолетах требуют более строгого контроля целостности сигнала, согласования импеданса, характеристик электромагнитных помех, механической стабильности и экологической надежности. При проектировании печатной платы необходимо учитывать вибрацию, изменение температуры и долгосрочные эксплуатационные требования.

Можно ли использовать его для высокочастотных и радиочастотных систем связи?

Да. Aisen Electronics может производить платы с контролируемым импедансом, оптимизированным набором слоев и подходящими высокочастотными материалами для поддержки радиочастотных цепей и высокоскоростной передачи сигналов.

Как инженеры выбирают материалы для бортовой связи?

Выбор материала зависит от рабочей частоты, тепловых требований, диэлектрических характеристик, механической прочности и стандартов надежности. Высокочастотные ламинаты и материалы с низкими потерями могут быть выбраны для приложений, требующих стабильных характеристик сигнала.

Поддерживаете ли вы прототипирование и массовое производство?

Да. Aisen Electronics предоставляет полный комплекс услуг по производству печатных плат, включая разработку прототипов, мелкосерийное и серийное производство. Наша команда инженеров также поддерживает проверку DFM и оптимизацию производства перед началом производства.

Свяжитесь с Aisen Electronics для проектов печатных плат связи для самолетов

Если вы разрабатываете авиационное оборудование связи, системы авионики, радиочастотные модули или продукты аэрокосмической электроники, Aisen Electronics Co., Ltd. предоставляет поддержку в производстве печатных плат от первоначального анализа проекта до окончательного производства.

Наша команда инженеров может помочь с оптимизацией структуры печатной платы, выбором материалов, технико-экономическим обоснованием и планированием производства.
