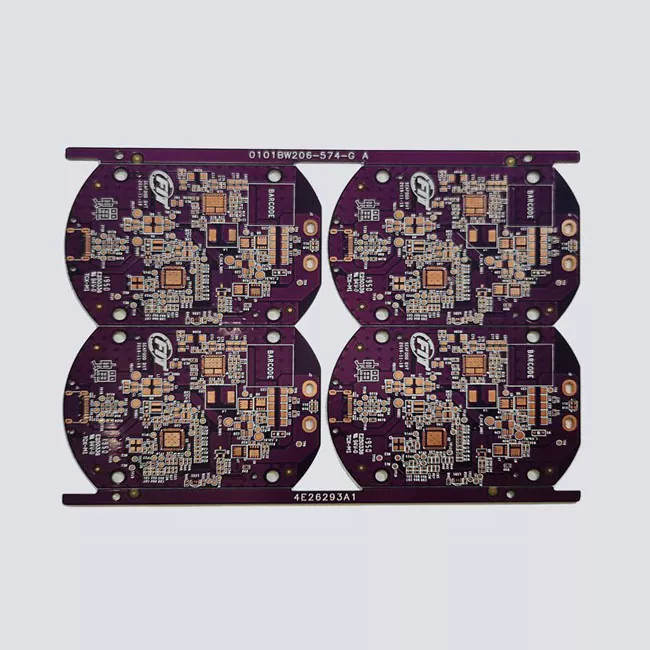

Плата спутниковой навигации GPS

Системы спутниковой навигации зависят от стабильного приема сигнала и точной обработки данных. Печатная плата GPS — это не только платформа для подключения электронных компонентов, но и важная часть, которая влияет на производительность антенны, качество радиочастотной передачи и точность позиционирования. Компания Aisen Electronics Co., Ltd. производит печатные платы спутниковой навигации GPS, для которых важны стабильность сигнала, компактный дизайн и долгосрочная надежность. Наш производственный подход направлен на контроль электрических характеристик, начиная с проектирования сборки печатных плат и заканчивая окончательным контролем.

Ключевые технологии печатных плат для приложений спутниковой навигации

Контроль целостности радиочастотного сигнала и импеданса

Системы GPS и GNSS принимают чрезвычайно слабые спутниковые сигналы, а это означает, что даже небольшие потери при передаче могут повлиять на эффективность позиционирования.

Наше производство печатных плат GPS поддерживает конструкции с контролируемым импедансом, включая требования к радиочастотной передаче с сопротивлением 50 Ом, обычно используемые в схемах антенн и приемников. Правильное планирование монтажа, выбор диэлектрического материала и контроль толщины меди помогают уменьшить отражение сигнала и поддерживать стабильные радиочастотные характеристики.

Для высокочастотных GPS-приложений мы работаем с клиентами над оптимизацией:

• Маршрутизация радиочастотной трассировки
• Конструкция наземной плоскости
• Вернуть текущие пути
• Области согласования антенн

Эти факторы особенно важны для компактных навигационных устройств, где пространство на печатной плате ограничено.

HDI и миниатюрная схема GPS

Современные модули GPS становятся меньше, но при этом интегрируют больше функций, включая многодиапазонное позиционирование, беспроводную связь и интерфейсы датчиков.

Возможности наших печатных плат HDI позволяют разработчикам достигать более высокой плотности компонентов за счет технологии микропереходов и оптимизированной структуры слоев. Это помогает поддерживать компактные устройства GNSS без ущерба для электрических характеристик.

Типичные возможности включают в себя:

• Структуры ИРЧП 1+N+1 и 2+N+2
• Микропереходы до 0,1 мм
• Тонкая линия и космическое производство
• Многоуровневая оптимизация маршрутизации

Эти технологии подходят для портативного навигационного оборудования, терминалов слежения и встроенных модулей позиционирования.

Технические характеристики изготовления печатной платы GPS

Aisen Electronics предоставляет гибкие возможности производства в соответствии с различными требованиями навигационной системы.

Рекомендации по проектированию печатной платы GPS для конкретного приложения

Плата автомобильной навигации

Автомобильные GPS-системы работают в условиях вибрации, изменений температуры и электромагнитных помех.

Для автомобильных навигационных систем наши печатные платы ориентированы на:

• Стабильная передача сигнала во время движения автомобиля
• Тепловая надежность для непрерывной работы
• Защита от влаги окружающей среды
• Совместимость с автомобильными электронными системами.

Эти соображения помогают модулям GPS поддерживать стабильные характеристики позиционирования во время длительной эксплуатации автомобиля.

Морское и наружное оборудование для позиционирования

Морские GPS-устройства требуют более высокой устойчивости к окружающей среде из-за влажности, колебаний температуры и постоянного воздействия внешних условий.

Проекты печатных плат для этих приложений обычно требуют:

• Повышенная защита от влаги
• Надежная обработка поверхности
• Высокая производительность паяного соединения
• Стабильные электрические характеристики

Промышленные устройства слежения и позиционирования IoT

Промышленному оборудованию слежения часто требуются компактные печатные платы с длительными рабочими циклами.

Наши решения для печатных плат GPS поддерживают такие приложения, как:

• Терминалы отслеживания автопарка
• Системы мониторинга активов
• Устройства дистанционного позиционирования
• Умное логистическое оборудование

Производственный процесс ориентирован на электрическую надежность

Контроль качества печатных плат от выбора материала до окончательного тестирования

Производительность печатной платы GPS во многом зависит от стабильности производства. Небольшие изменения в толщине диэлектрика, распределении меди или точности сверления могут влиять на радиочастотные характеристики.

Наш производственный процесс включает в себя:

Входной контроль материалов
Сырье проверяется перед производством для проверки технических характеристик, включая качество ламината, толщину меди и соответствие требованиям поставщика.

Контроль производственного процесса
Во время изготовления печатной платы контролируются такие важные параметры, как точность сверления, выравнивание слоев, толщина меди и требования к импедансу.

Электрические и функциональные испытания
Готовые платы перед отправкой проходят процедуры проверки, включая проверку AOI, электрические испытания и проверку внешнего вида.

Этот процесс помогает гарантировать, что каждая печатная плата GPS соответствует проектным требованиям заказчика перед началом окончательной сборки.

Поддержка прототипа для массового производства

Различные проекты GPS требуют разных производственных подходов. Инженерным группам часто требуется быстрая проверка прототипа, прежде чем переходить к крупномасштабному производству.

Aisen Electronics поддерживает:

Производство прототипов печатных плат для ранней проверки конструкции

Мелкосерийное производство для тестирования рынка

Массовое производство коммерческого навигационного оборудования

Наша команда инженеров может помочь с проверкой технологичности печатных плат, рекомендациями по компоновке и оптимизацией конструкции до начала производства.

Инженерная поддержка разработки печатных плат GPS

Успешные проекты печатных плат GPS требуют большего, чем просто производственные мощности. В ходе разработки наши инженеры поддерживают клиентов:

• Обзор разводки печатной платы
• Рекомендации по стекированию
• Рекомендации по проектированию радиочастот
• Технико-экономическое обоснование производства
• Предложения по оптимизации производства

Это помогает снизить риски, связанные с редизайном, и упрощает переход от прототипа к производству.

Почему стоит выбрать Aisen Electronics для производства печатных плат GPS?

Выбор поставщика печатных плат GPS требует оценки не только производственных мощностей, но и технического понимания требований спутниковой связи.

Aisen Electronics Co., Ltd. сочетает опыт изготовления печатных плат с инженерной поддержкой, чтобы помочь клиентам разрабатывать надежные навигационные продукты.

Наши преимущества включают в себя:

• Опыт производства многослойных и HDI печатных плат.
• Возможность создания RF-ориентированных печатных плат
• Гибкая поддержка от прототипов до серийного производства
• Сосредоточьтесь на целостности сигнала и стабильности производства

Мы работаем с клиентами над созданием печатных плат GPS, отвечающих практическим требованиям применения в автомобильных, морских, промышленных и бытовых навигационных системах.

Часто задаваемые вопросы

Какой тип печатной платы обычно используется для модулей GPS?

Модули GPS обычно требуют многослойных печатных плат с контролируемым импедансом и оптимизированной радиочастотной маршрутизацией. Структура печатной платы зависит от конструкции антенны, требований к частоте и размера устройства.

Почему печатная плата GPS требует контроля импеданса?

Сигналы GPS работают на высоких частотах и ​​чувствительны к потере сигнала. Контролируемый импеданс помогает поддерживать стабильную радиочастотную передачу между цепями антенны и приемника.

Может ли плата GPS поддерживать многодиапазонные системы GNSS?

Да. Плата спутниковой навигации GPS может быть разработана для многодиапазонных приложений GNSS, включая системы, использующие сигналы GPS, Galileo, ГЛОНАСС и BeiDou.

Какие материалы подходят для печатных плат GPS?

Выбор материала зависит от требований к частоте. Стандарт FR4 может поддерживать множество применений, тогда как высокочастотные ламинаты предпочтительнее для обеспечения улучшенных радиочастотных характеристик.

Обеспечиваете ли вы производство прототипов печатных плат GPS?

Да. Aisen Electronics поддерживает разработку прототипов, мелкосерийное и серийное производство.

Как проверить качество печатной платы GPS?

Тестирование может включать проверку AOI, электрические испытания, проверку импеданса и проверку качества производства в соответствии с требованиями проекта.

Начните свой проект печатной платы GPS с помощью Aisen Electronics

Если вы разрабатываете навигационное оборудование, модули GNSS или системы позиционирования, Aisen Electronics Co., Ltd. может предоставить поддержку при производстве печатных плат, от проверки прототипа до массового производства.

Свяжитесь с нашей командой инженеров, чтобы обсудить ваши требования к печатной плате GPS, включая структуру слоев, радиочастотные характеристики, выбор материалов и планирование производства.
