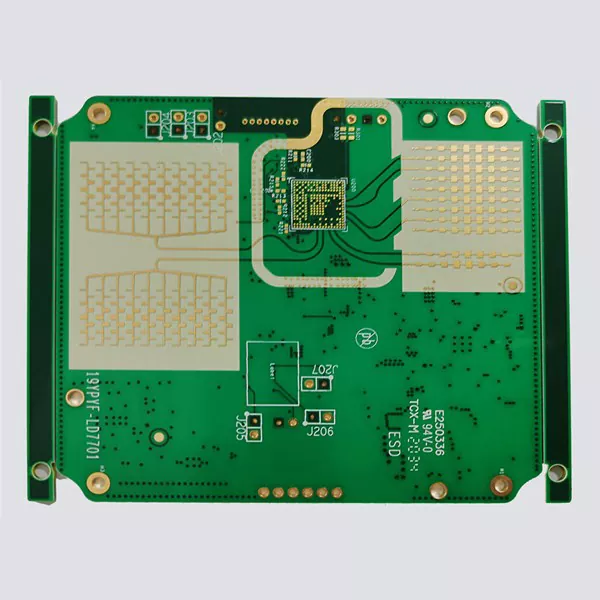

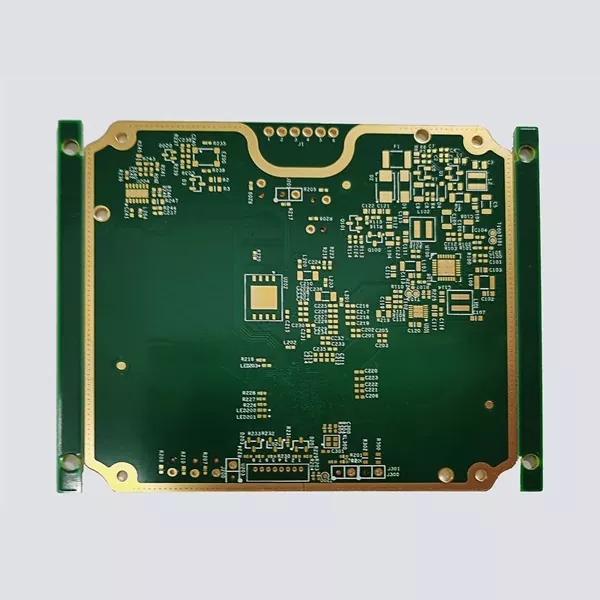

Плата спутниковой связи

Печатная плата спутниковой связи — это не просто печатная плата высокого уровня. Он работает как платформа электрического соединения между радиочастотными модулями, системами питания, блоками обработки сигналов и антеннами связи. В спутниковых приложениях печатная плата должна поддерживать стабильную передачу сигнала в условиях вакуума, колебаний температуры, вибрации во время запуска и чрезвычайно ограниченных возможностей обслуживания после развертывания.

Aisen Electronics Co., Ltd. производит многослойные и HDI-платы для систем спутниковой связи, где целостность сигнала и долгосрочная надежность имеют решающее значение. Наш производственный процесс сосредоточен на контроле импеданса, диэлектрической плотности, распределения меди и структурной стабильности для удовлетворения требований аэрокосмического электронного оборудования.

По сравнению с обычными промышленными коммуникационными платами спутниковые печатные платы требуют более строгого контроля свойств материалов и производственных допусков, поскольку даже небольшие потери сигнала или электрические отклонения могут повлиять на расстояние связи, точность данных и стабильность системы.

Как работает печатная плата спутниковой связи в космических системах

Плата спутниковой связи действует как интерфейс передачи сигналов и управления внутри коммуникационного оборудования.

В процессе работы принимаемые радиочастотные сигналы от антенны передаются по линиям передачи на печатной плате на малошумящие усилители и схемы обработки сигналов. После обработки плата направляет преобразованные сигналы на передающие модули, усилители мощности и системы управления антеннами.

Структура печатной платы напрямую влияет на этот процесс.

Например, когда высокочастотные сигналы проходят через медные дорожки, изменения ширины дорожки, толщины диэлектрика или характеристик материала могут вызвать изменение импеданса. Это может привести к отражению, затуханию сигнала или электромагнитным помехам.

Поэтому производство печатных плат спутниковой связи требует точного контроля:

• стабильность диэлектрической проницаемости
• маршрутизация с контролируемым импедансом
• однородность толщины меди
• точность выравнивания слоев
• через надежность конструкции

Компания Aisen Electronics оптимизирует конструкцию печатной платы в соответствии с рабочей частотой, типом сигнала и требованиями приложения, а не использует стандартные конфигурации коммуникационных плат.

Спутниковая печатная плата и стандартная коммуникационная плата: ключевые различия

Многие устройства связи используют многослойные печатные платы, но спутниковые приложения предъявляют гораздо более строгие требования.

Спутниковая печатная плата не может полагаться только на электрическое соединение. Структура правления должна поддерживать стабильную работу на протяжении всего жизненного цикла миссии.

Вот почему выбор материала, проектирование сборки и контроль производственного процесса становятся критически важными частями разработки печатных плат.

Проектирование высокочастотной печатной платы для спутниковой связи

Системы спутниковой связи часто работают в диапазонах частот ГГц, где традиционные структуры печатных плат могут привести к ненужным потерям сигнала.

Для высокочастотных цепей Aisen Electronics уделяет особое внимание:

• линии передачи с контролируемым импедансом
• диэлектрические материалы с низкими потерями
• оптимизированная толщина меди
• точная регистрация слоев

Например, радиочастотные линии передачи требуют определенного соотношения между шириной проводника, толщиной диэлектрика и характеристиками материала. Если сопротивление изменяется во время производства, сигнал может отражаться и снижать эффективность передачи.

Наше производство печатных плат поддерживает конструкции с управляемым импедансом и многослойными структурами до 32 слоев, помогая инженерам разрабатывать компактные коммуникационные модули без ущерба для радиочастотных характеристик.

Технология HDI для миниатюрной спутниковой электроники

Тенденция спутниковой электроники движется в сторону меньших размеров и большей функциональности.

Традиционные многослойные структуры печатных плат часто требуют больше физического пространства, поскольку соединения компонентов зависят от сквозных отверстий. Технология HDI меняет этот подход, используя микроотверстия и тонкую маршрутизацию для увеличения плотности проводки.

Для модулей спутниковой связи HDI обеспечивает следующие преимущества:

• уменьшен размер и вес печатной платы
• более короткие пути прохождения сигнала
• улучшенные высокочастотные характеристики
• поддержка устройств BGA с мелким шагом

Aisen Electronics поддерживает структуры с микропереходами размером до 0,1 мм и малый интервал между дорожками до 3 мил для компактных конструкций коммуникационного оборудования.

Проблемы управления температурным режимом при производстве спутниковых печатных плат

Управление теплом является серьезной проблемой в спутниковой электронике, поскольку в космосе нет традиционной системы воздушного охлаждения.

Электронные компоненты выделяют тепло во время обработки сигнала и усиления мощности. Без правильного теплового расчета накопление температуры может ускорить старение компонентов и повлиять на стабильность сигнала.

Печатные платы спутниковой связи требуют тщательной разводки медных проводов для создания эффективных путей теплопроводности.

Aisen Electronics использует:

• многослойное медное распределение
• тяжелые медные варианты
• тепловые сквозные конструкции
• индивидуальные решения по толщине плит

Для схем усилителей мощности и сильноточных модулей связи выбор толщины меди напрямую влияет на способность рассеивания тепла и долгосрочную надежность.

Контроль качества производства печатных плат для аэрокосмической связи

В спутниковых приложениях надежность печатных плат зависит не только от конструкции, но и от стабильности производства.

Aisen Electronics контролирует важные этапы производства, включая:

Входной контроль ламината
Свойства материалов проверяются перед производством, чтобы обеспечить соответствие проектным требованиям.

Контроль выравнивания слоев
Многослойные платы требуют точного совмещения внутренних слоев, чтобы предотвратить размыкание цепи и изменение импеданса.

инспекция АОИ
Автоматический оптический контроль выявляет дефекты рисунка перед электрическими испытаниями.

Тестирование электрических характеристик
Каждая печатная плата проходит электрическую проверку для подтверждения целостности цепи и характеристик изоляции.

Этот процесс снижает производственные риски еще до того, как платы перейдут на этапы сборки заказчиком и системной интеграции.

Почему Aisen Electronics для проектов печатных плат спутниковой связи

Разработка электроники спутниковой связи требует большего, чем просто производство печатных плат. Поставщик должен понимать, как структура печатной платы влияет на радиочастотные характеристики, тепловое поведение и надежность системы.

Aisen Electronics Co., Ltd. предоставляет инженерную поддержку от оптимизации компоновки печатных плат до конечного производства, помогая клиентам решать проблемы, связанные с высокочастотной передачей, миниатюрным дизайном и требованиями надежности в аэрокосмической отрасли.

Наш опыт в производстве многослойных, HDI и прецизионных печатных плат позволяет нам поддерживать проекты спутниковой связи, требующие стабильной производительности и стабильного качества продукции.
